Accès à ce dialogue: Menu Outils / Options /
Dialogue Options / Onglet Dossier : Bouton Librairie+ou Dialogue Chercher un symbole / Bouton Librairie+
ou Dialogue Placer un symbole / Bouton Librairie+
Permet de configurer rapidement les dossiers librairies ( D1 (F1 folder) à D4 (F4 folder) ), par glisser / déposer. Ce qui permet de changer rapidement de librairie selon les projets.
Note: Ce
dialogue est complémentaire du dialogue Options / Onglet Dossier. Il permet une configuration plus rapide, par glisser / déposer. Il permet aussi
de configurer un dossier racine des librairies différent ( non local / Externe ). Il est donc possible de personnaliser complétement la librairie et ses sous dossiers.Dossier racine des librairies
il s'agit du dossier racine contenant les dossiers librairies. Ce dossier peut être situé n'importe ou.
Par défaut, ce dossier racine est: C:\Program Files (x86)\elec-cao ( Sous Windows 7 ).
Dans ce dossier racine, on trouvera des dossiers librairies: sym_XXXXXX
Un dossier librairie = 1 dossier commençant par " sym_ ".
Exemple: sym_electrotech, sym_electrotech1, sym_armoire, sym_pneumatique...
Et dans ces dossiers sym_XXXXXX, on trouve ensuite les sous dossiers de classement des symboles.
Exemple:
Alarme dans sym_electrotech \ Alarme,
Bobine dans sym_electrotech \ Bobine
Clapet dans sym_electrotech \ Clapet...etc...
Librairies disponibles
Affiche la liste des librairies disponibles. C'est à dire les dossiers débutant par " sym_ " présents dans le dossier racine des librairies.
Le nom du dossier est affiché sans le préfixe sym_.
Exemple:
Dossier sym_electrotech --> Sera affiché: electrotech
Dossier sym_armoire --> Sera affiché: armoire
Dossier sym_XXXXXX --> Sera affiché: XXXXXX
Vous pouvez donc créer vos dossiers librairies. Il est fortement recommandé de placer ses symboles personnels dans des dossiers librairies personnels. Exemple: Dossier sym_MaSociété, puis avec des sous
dossiers.
Affiche la configuration des dossiers D1 (F1 folder) à D4 (F4 folder): Ces dossiers sont ensuites présents dans les dialogues Placer un symbole et Chercher un symbole, par les boutons D1 (F1 folder) à D4 (F4 folder).
Ces dossiers D1 (F1 folder) à D4 (F4 folder) permettent d'utiliser 4 librairies facilement lors de la création d'un schéma, et d'avoir un accès direct aux symboles de ces 4 dossiers.
Par glisser déposer, il est possible de prendre un des dossiers de la liste des librairies disponibles, pour le placer dans un des 4 rectangles.
Astuce: Il est aussi possible de cliquer sur les noms des dossiers, à droite des rectangles, pour les sélectionner ( Comme dans
le dialogue Options / Onglet Dossiers ).Défaut: Ce bouton permet de remettre les dossiers des libraires à leur valeur par défaut:
Dossier racine des librairies: C:\Program Files (x86)\elec-cao
Dossier D1 (F1 folder): C:\Program Files (x86)\elec-cao\sym_electrotech
Dossier D2 (F2 folder): C:\Program Files (x86)\elec-cao\sym_electrotech1
Dossier D3 (F3 folder): C:\Program Files (x86)\elec-cao\sym_armoire
Dossier D4 (F4 folder): C:\Program Files (x86)\elec-cao\sym_electronic
Les dialogues Placer un symbole et Chercher un symbole sont initialisés ( Boutons D1 (F1 folder) à D4 (F4 folder) ), et le dossier D1 (F1 folder) est sélectionné.

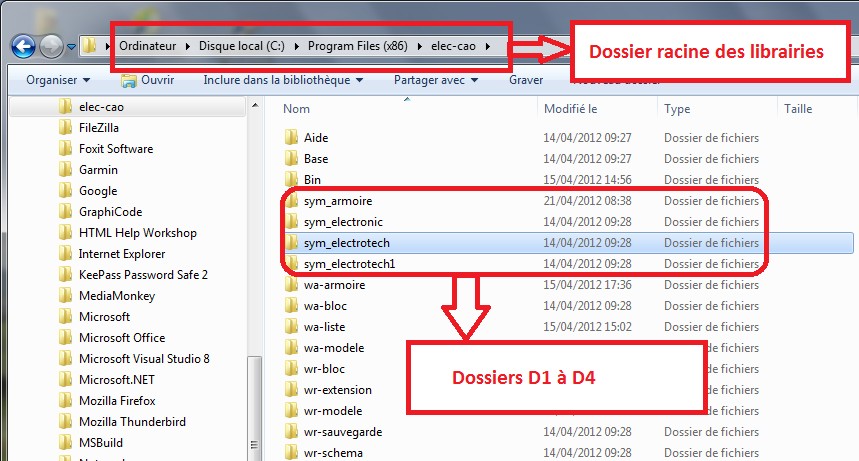

Information : Organisation de la librairie ( par défaut )
Après installation, les dossiers sont organisés comme suit:
