Le dessin des jonctions
Par défaut les jonctions entre conducteurs sont de simples
cercles pleins ( Bleu par défaut, mais peut se modifier : Option / Onglet Couleurs ). - Automatiquement lors du placement des conducteurs (

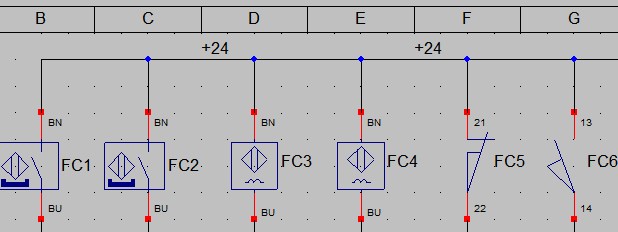

Exemple de jonctions simples
- Manuellement: Touche " j" ( minuscule ): Une jonction simple ( cercle ) est placée sous la souris.
Autres dessins possibles ( Jonctions à 45° )
Il est possible de modifier le
dessin d'une jonction déjà placée. Il existe 16 autres dessins possibles. Ils sont utilisés par exemple en aéronautique, ou dans d'autres secteurs spécialisés. Ils permettent de mieux suivre le trajet d'un conducteur
sur le schéma.

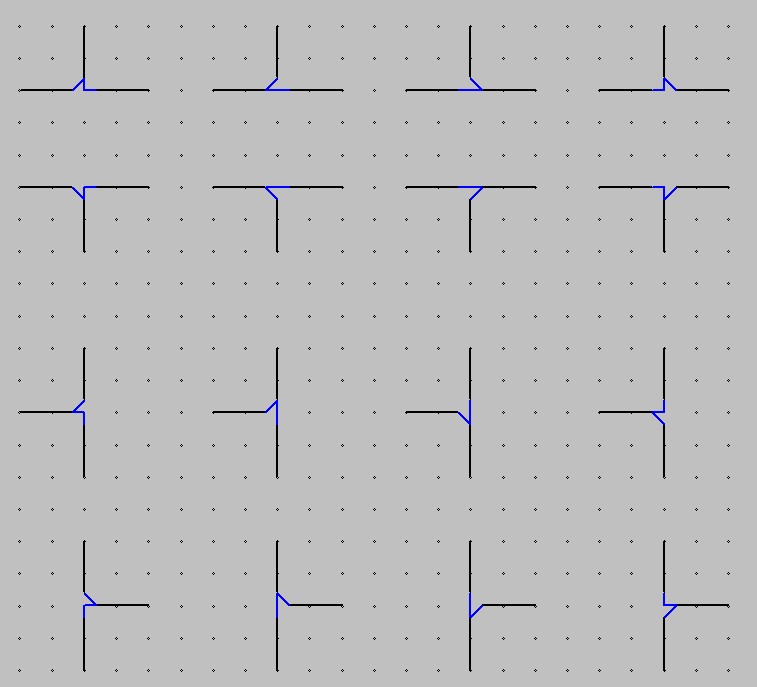

les 16 autres jonctions possibles

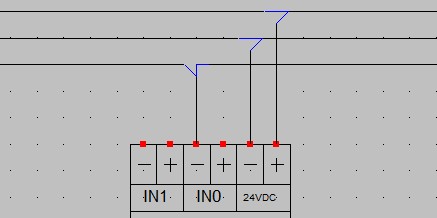

Exemple sur un extrait de schéma
Important:
Sur ces jonctions, les conducteurs doivent absolument arriver au centre du cercle ( = Se toucher ). Même s'ils donnent l'illusion de se stopper au début du cercle.
C'est pourquoi pour obtenir ces jonctions, il faut d'abord placer une jonction simple ( cercle ) puis la modifier par la touche J ( Majuscule ).
Pour placer une jonction de ce type
1 - Placer une jonction simple ( automatique ou touche j minuscule )
2 - Positionner la souris sur la
jonction, et touche J ( majucule ): Le dessin change alors selon les 4 variantes possibles pour un Té donné.
Touche J pour modifier la jonction

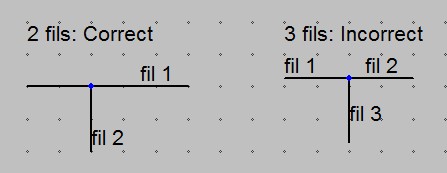

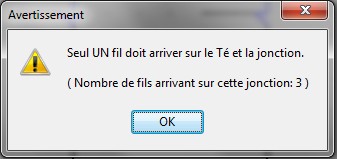

Nombre de conducteurs arrivants sur la jonction
Un Té, c'est UN conducteur qui arrive sur au autre, à 90°, pas 3 conducteurs qui
arrivent au même point...
Un appui sur
Dessin : Cette jonction est dessinée en 2 étapes: Un cercle de la couleur du fond pour cacher les conducteurs, puis les segments composants
la jonction sont dessinés. C'est un artifice visuel...En interne les 2 conducteurs se touchent bien...
Exportation : Le cercle de la couleur du fond ( qui recouvre
et efface donc les conducteurs ) est dessiné avec la couleur d'arrière plan ( Option / Onglet Export - Avancée ), blanc par défaut.
