Références croisées automatique

Accès à cette fonction: Menu Optimisation / Générer / Références croisées automatique.

Permet de générer automatiquement et rapidement tous les liens maîtres esclaves ( les références croisées ) sur l'ensemble du schéma.

Rappel: Pour définir simplement un lien maître escalve unique, utiliser la commande Modifier un objet puis le dialogue Modifier un symbole, onglet Liaison.

Principe de fonctionnement

Le nom des symboles est utilisé pour trouver les symboles qui seront liés. Tous les symboles de même nom seront automatiquement liés. Exemple: Tous les symboles nommés K1 seront automatiquement liés à la bobine K1.

Dans le détail, les points suivants sont appliqués:

- La casse ( majuscule/minuscule) des noms est prise en compte: K1 est différent de k1.
- Un symbole deviendra le maître si

- Il provient d'un sous dossier commencant par " --- m " ou " +++ m ".
- Il contient le mot " bobine " dans son nom de fichier.

- Les nouveaux esclaves sont automatiquement rajoutés: Exemple: Si un maître K1 ( bobine ) comporte déjà 2 esclaves ( contact ) , et qu on trouve sur le schéma un 3ème symbole nommé K1, ce symbole sera ajouté aux esclaves de la bobine K1. La bobine K1 aura alors 3 esclaves.

Important: Les symboles sans nom ( Nom vide ) et avec le nom non visible sont ignorés. Il est en effet illogique de mettre des références croisées avec des symboles non nommés ou non visibles...

         Exemple

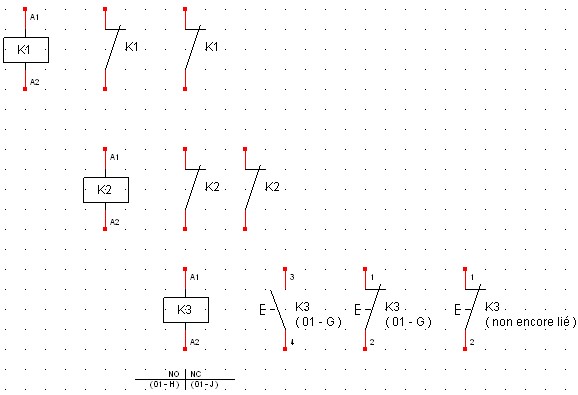

Soit le schéma suivant, avant:

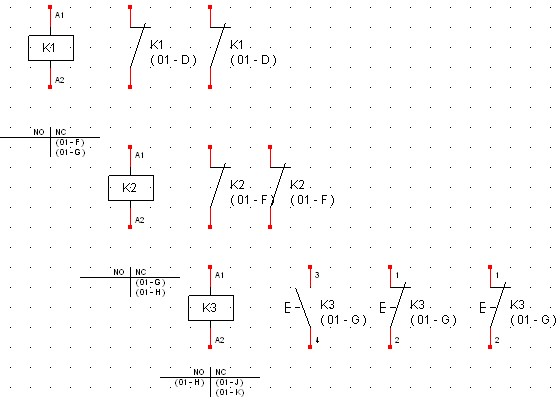

Après la génération automatique des références croisées:

Détail des liens réalisés ( Extrait du Journal de WinRelais (WinRelay) )

K1 - bobine [01 - D5]
( Ce symbole n'est pas encore maître )
Nombre de futur esclaves trouvés: 2
K1 - contact nc [01 - F5]: Devient esclave
K1 - contact nc [01 - G5]: Devient esclave
Bilan
- K1 - bobine [01 - D5]: Devient maître
- Nombre de nouveaux esclaves: 2

K2 - bobine [01 - F7]
( Ce symbole n'est pas encore maître )
Nombre de futur esclaves trouvés: 2
K2 - contact nc [01 - G7]: Devient esclave
K2 - contact nc [01 - H7]: Devient esclave
Bilan
- K2 - bobine [01 - F7]: Devient maître
- Nombre de nouveaux esclaves: 2

K3 - bobine [01 - G9]
( Ce symbole est déjà maître )
Nombre d'esclave déjà placés: 2
Nombre de futur esclaves trouvés: 3
K3 - bouton poussoir no [01 - H9]: Déjà esclave: Pas de modification
K3 - bouton poussoir nc [01 - J9]: Déjà esclave: Pas de modification
K3 - bouton poussoir nc [01 - K9]: Devient esclave
Bilan
- K3 - bobine [01 - G9]: Pas de modification
- Nombre de nouveaux esclaves: 1
