Accès à ce dialogue:
Menu Fichier / Support.Permet de définir le support présent sur l'armoire. Chaque folio à son support individuel.
Important: Le support est uniquement visuel. il ne sert pas à " magnétiser " les objets. C'est un dessin, dessiné en 1er. Important: Le support défini içi est stylisé et dessiné simplement. Si vous voulez utiliser un support avec une haute qualité graphique, il faut utiliser le symbole Support, qui pemet de placer en fond un symbole, à partir d'un fichier DXF importé.Onglet Dimension
Nature du support: Aucun, tôle perforée, tôle pleine, ou grille Telequick.
Dimension: Dimensions du support. Se reporter à l'image pour comprendre les dimensions utilisées: Selon le support, le nombre de dimensions et leurs repères changent.
Autres: Autres dimensions ou caractéristiques complémentaires.
Grille telequick :
Taille des trous: Taille X, Y des trous.
Espace entre les trous: Ecart X, Y ( ou horizontal / Vertical ) entre les trous.
Nb de trous absents: Nombre de trous absents en X et Y, dans les 4 angles.
Permet de positionner le support sur le folio, par rapport au cadre repère.
- En haut à gauche: ( du cadre repère ): L'origine du support coïncide alors avec la position haut gauche du cadre repère ( Croix rouge sur la figure çi dessous ).
- Au centre du folio: Le support est alors automatiquement positionné au centre du folio ( Tenant compte du cadre repère & du cartouche ).

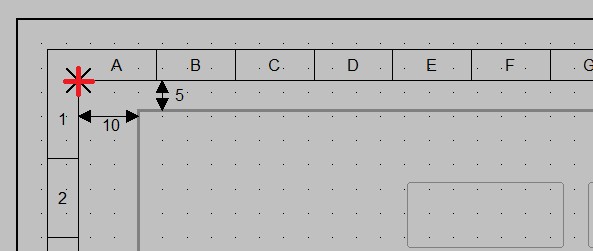

- Fixe XY: Pour un positionnement précis, par rapport à l'angle intérieur haut gauche du cadre repère ( Croix rouge çi dessous).
Couleur: Couleur du support.
Orientation: Actuellement seule l'orientation horizontale est possible.
Onglet Folio
Pour appliquer ce support au folio actif, aux folios de son choix, ou à tous les folios de l'armoire.
Rappel: Chaque folio à son support, et également son échelle ( Menu Fichier / Préférences ).
