La gestion des marges

Les marges des symboles permettent d'espacer les vues sur le rail:

         - Lors de la jointure des symboles sur un rail:Menu Contextuel Joindre les symboles.
         ( Commande Déplacer un objet / Se positionner sur un rail / Bouton Droit : Le menu apparait )

         - Lors du placement automatique des vues. Depuis la Liste du matériel importé.

Par exemple, pour un matériel qui chauffe, on peut décider de toujours laisser 5 mm de chaque coté.

          Présentation

Un symbole a 4 marges. Elle sont normalement définies dans WinSymbole ( WinSymbol ), à la conception du symbole, dialogue Définir les caractéristiques / Onglet Vue armoire ( Mais peuvent aussi se modifier dans WinRelais ( WinRelay ) ou WinArmoire ( WinCabinet ), ultérieurement ).

Information: Actuellement, les marges hautes & basses sont présentes mais non utilisées.

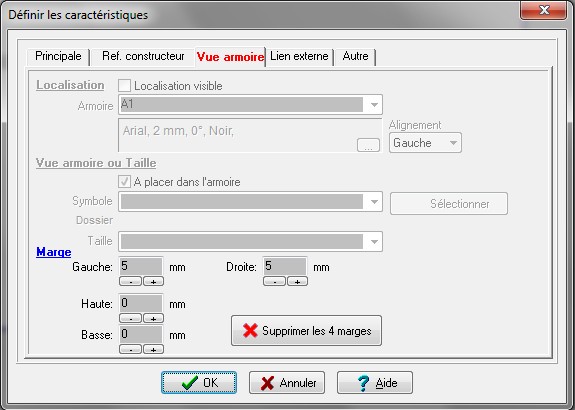

WinSymbole ( WinSymbol ): Dialogue Définir les caractéristiques

         Gestion

Puis dans WinRelais ( WinRelay ), lorsque ce symbole ( cette vue armoire ) est affectée à un symbole ( Dialogue Modifier un symbole / Onglet Vue armoire ), les marges sont recopiées.

Cette recopie est réalisée:

- Lors du l'utilisation du bouton Sélectionner, onglet Vue armoire,
- Lors de la sélection ( Bouton Sélectionner ) du produit 1, section Produit ( Base de donnée ), onglet Autre.

Si les marges recopiée ( de la vue armoire affectée ) sont différentes des marges éventuellement déjà définies, une confirmation est demandée.

Exemple: Extrait du schéma exemple: Pompe à eau: Dans l'armoire, Q2 ( Disjoncteur moteur ) ne doit pas toucher les autres matériels: Un espace de 2 mm sera laissé de chaque coté pour faciliter son refroidissement.

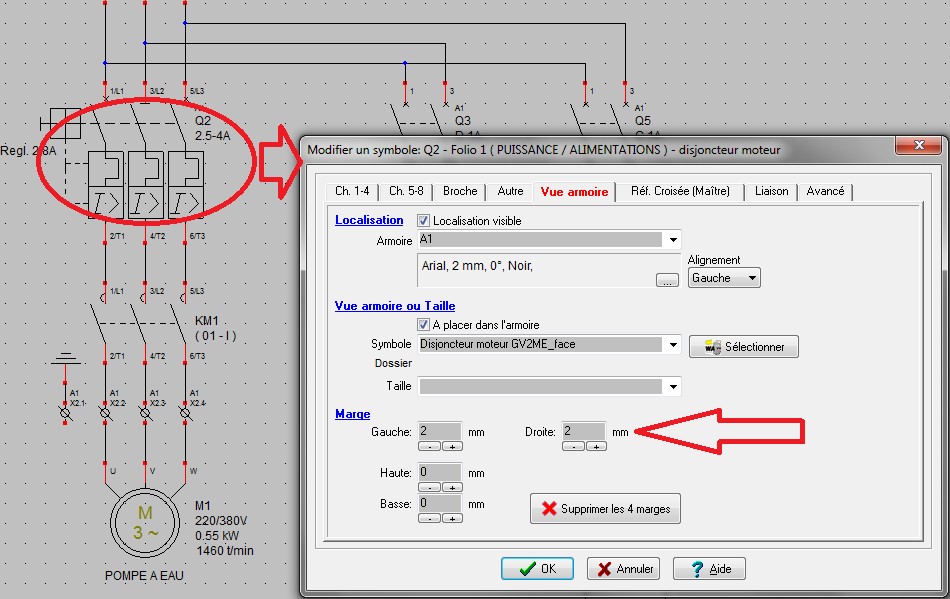

Vue arrmoire affectée dans WinRelais ( WinRelay ): Disjoncteur moteur GV2ME_face & 2 mm de marge G+D

Ensuite, lors du transfert vers WinArmoire ( WinCabinet ) ( Menu Optimisation de WinRelais ( WinRelay ) ), le fichier WALI contient les marges définies.

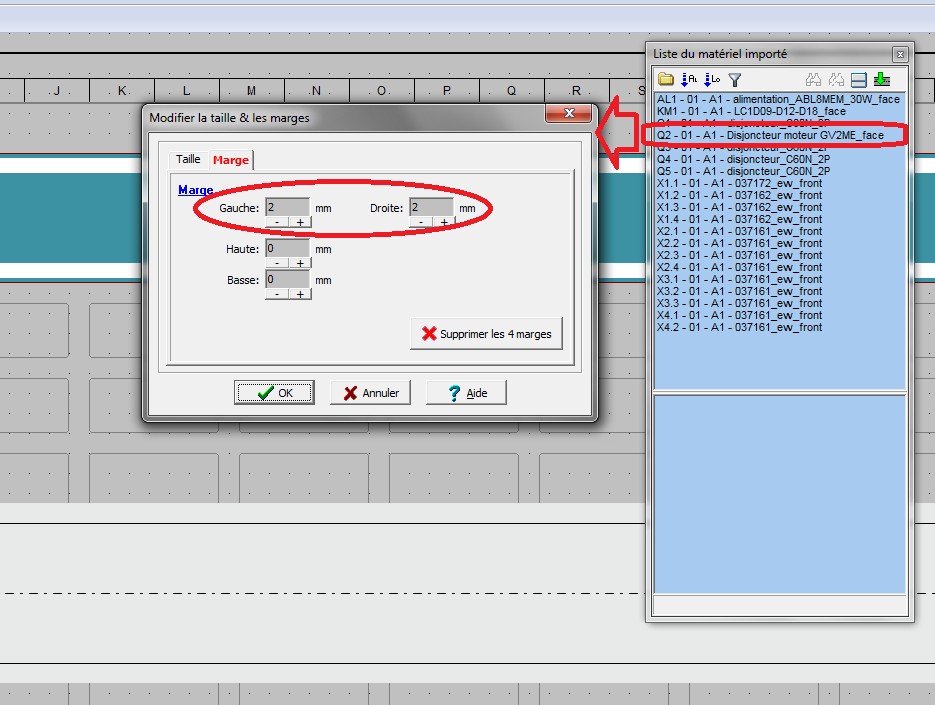

Dans WinArmoire ( WinCabinet ), sur la Liste du matériel importé, il est possible de (re)modifier ces marges. Un clic droit sur la vue ouvre le dialogue Modifier la taille & les marges. Ce qui ce vérifie sur ici, à partir de la Liste du matériel importé.

WinArmoire ( WinCabinet ): Marge de la vue de Q2

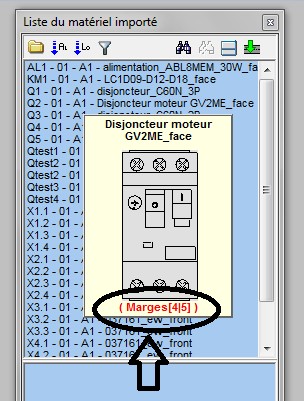

Pour information, les marges sont aussi affichées en rouge dans l'aperçu de la vue ( Bulle d'aide jaune ). Ici [4|5] = 4 mm à gauche, et 5 à droite.

Marges du disjoncteur moteur Q2

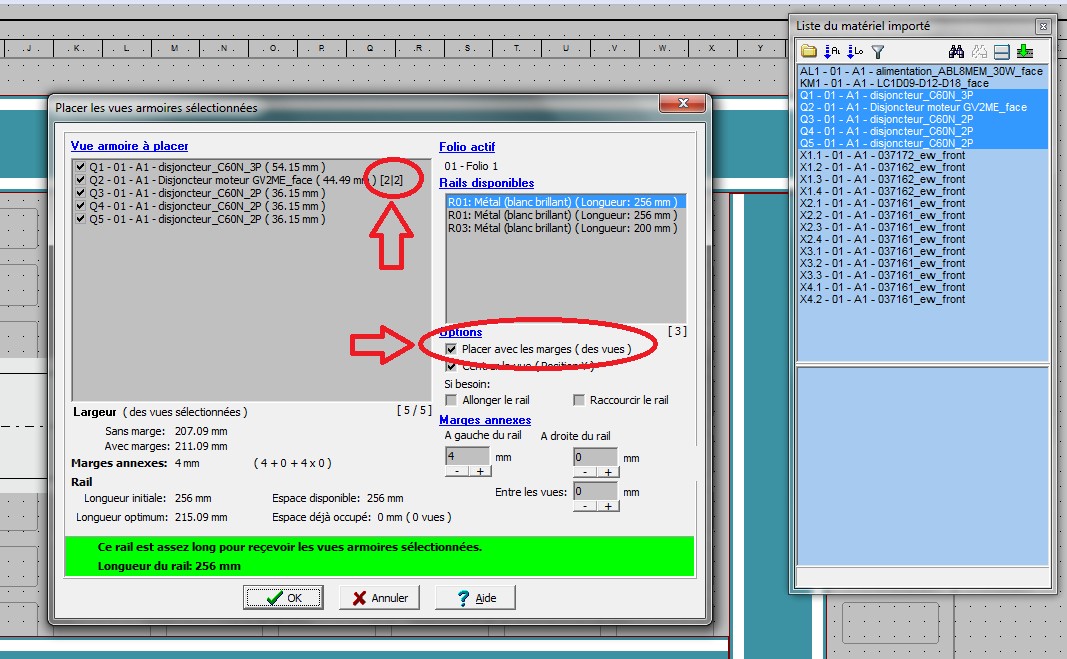

Si l'on décide de placer automatiquement les vues sélectionnées sur le rail, à partir de la Liste du matériel importé, ces marges sont alors affichées dans la liste des vues, et il faut décider de les prendre en compte, ou pas ( Case: Placer avec les marges ( des vues ) ).

Les marges G+D de 2 mm seront utilisées

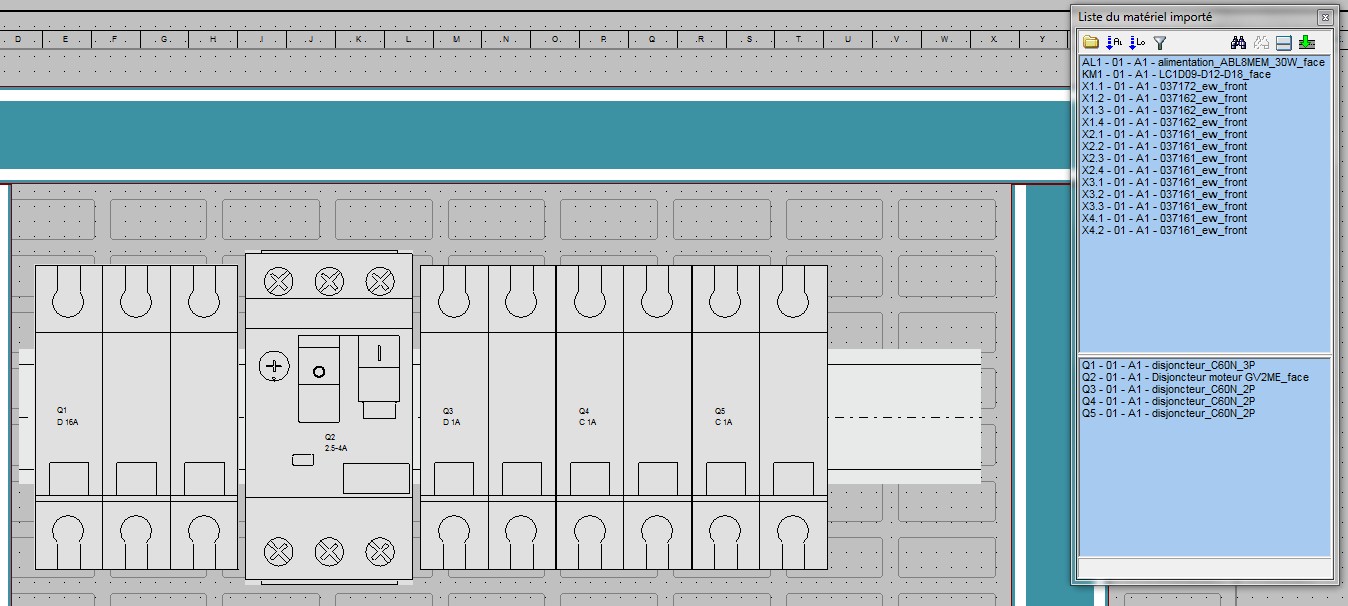

Au final, le matériel Q1 à Q5 est placé sur le rail, avec les marges définies: Q2 a bien 2 mm de chaque coté.

Le matériel Q1 à Q5 sur le rail

         Avancé: Définition des termes

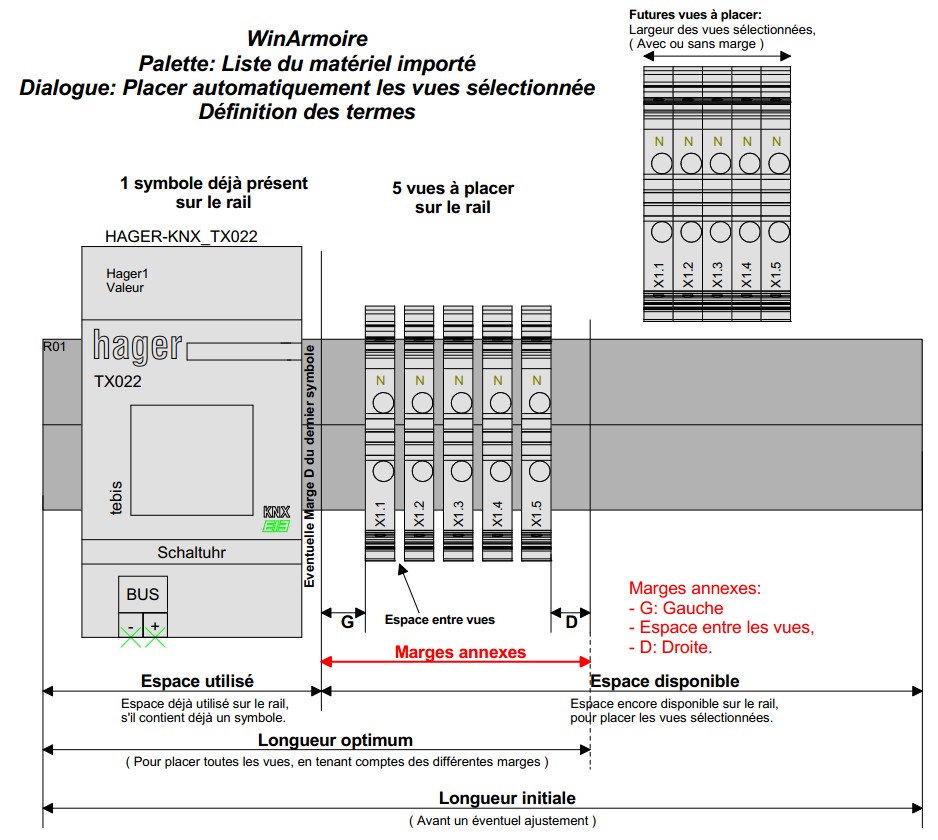

Définition des termes

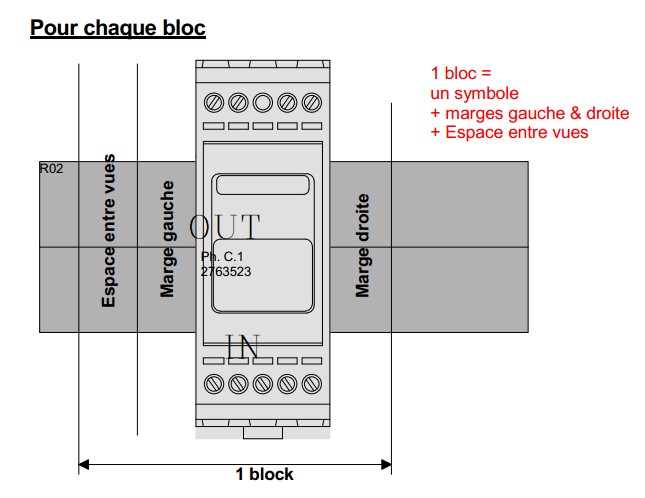

Définition des termes ( suite )
