Organisation des dossiers

Depuis la version 2.XX de WinRelais ( WinRelay ), les librairies de symboles, les schémas, et les autres dossiers de travail de WinRelais ( WinRelay ) ( les données utilisateurs ), WinSymbole ( WinSymbol ), WinArmoire ( WinCabinet )... sont sauvegardés dans le dossier public de « mes documents « .

==> Les librairies, les schémas… sont donc communs pour tous les utilisateurs du poste.

Ce dossier étant géré par Windows, il a plusieurs noms :

- Bibliothèques \ Documents publics \ Elec-CAO
- C : \ Utilisateur \ Public \ Documents publics \ Elec-CAO

Sous Windows Vista, 7 & 8

Les données utilisateurs : C:\Users\Public\Documents\Elec-CAO ( Windows Vista, 7 & 8 )

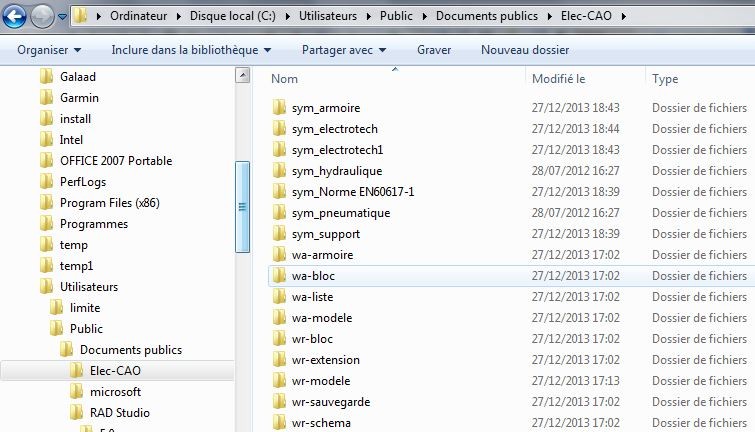

Données utilisateurs : C:\Users\Public\Documents\Elec-CAO

Les fichiers programmes ( Exécutable, DLL… ), les aides sont dans le dossier : C:\Program Files (x86)\Elec-CAO ( Windows Vista, 7 & 8 )

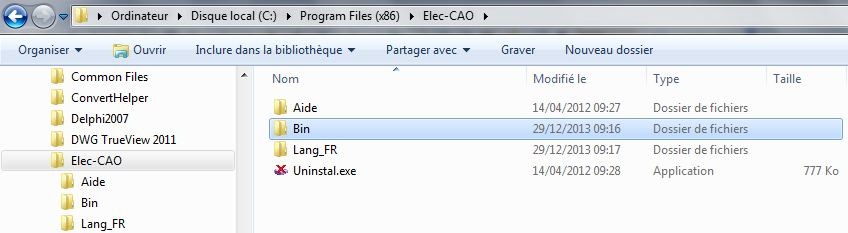

Dossier des fichiers programmes : C:\Program Files (x86)\Elec-CAO

Sous Windows XP

Les données utilisateurs : C:\Documents and Settings\All Users\Documents\Elec-CAO

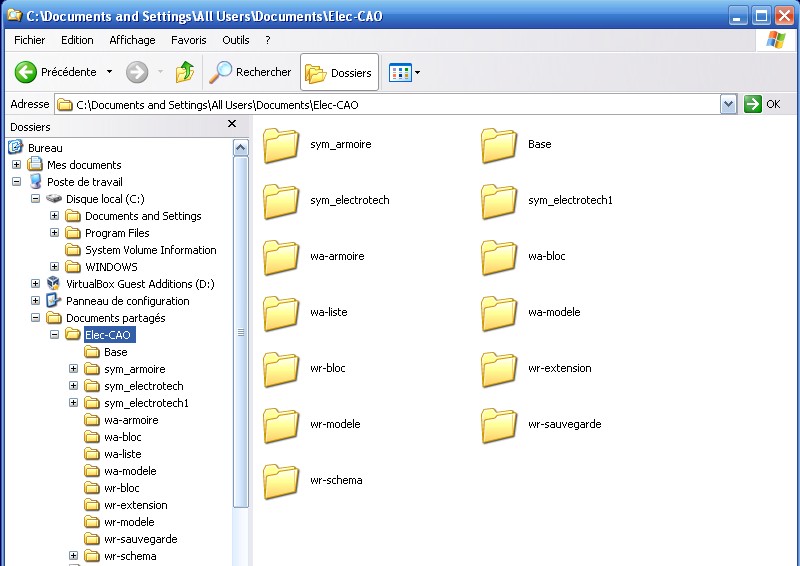

Données utilisateurs : C:\Documents and Settings\All Users\Documents\Elec-CAO

Les fichiers programmes sont dans : C:\Program Files\Elec-CAO

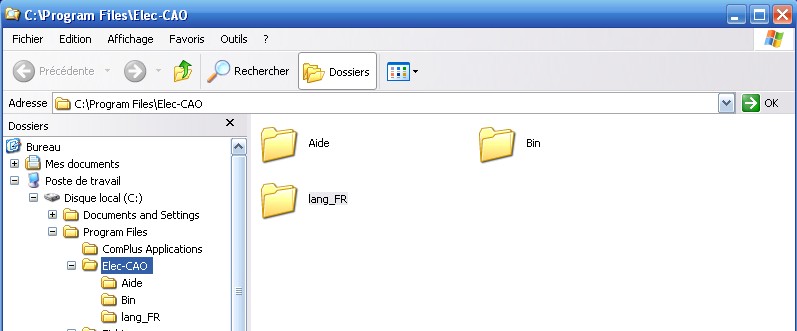

Les fichiers programmes:C:\Program Files\Elec-CAO

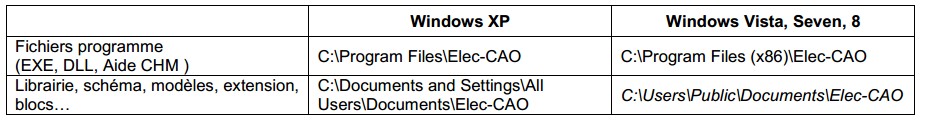

          Tableau résumé

Avancé: Pourquoi cette nouvelle organisation ?

La version 1.XX de WinRelais ( WinRelay ) utilisait les dossiers programm file et programm data. Ces dossiers sont normalement protégés en écriture. Windows ne voulant pas que ces dossiers soient modifiés par les utilisateurs ( protection contre les mauvaises manipulations, les virus…). Seuls l’administrateur avait tous les droits d’accès. Windows 8 renforce encore la protection de ces dossiers systèmes. Il faut donc maintenant utiliser le dossier « mes documents « qui lui est à disposition des utilisateurs, sans restrictions aucunes. Il est fait pour cela.

         Contenu des sous dossiers

Précision : Certains sous dossiers utilisent des préfixes :

wr : WinRelais ( WinRelay )         wa : WinArmoire ( WinCabinet )  ws : WinSymbole ( WinSymbol )

Sous dossier         Contenu Accès par l’utilisateur  Remarque

/ bin         Binaire, DLL, EXE Non(1) Fichiers programmes
/ aide         Fichier d'aide CHM Non(1) Fichier d’aide CHM
/ lang_FR         Icône FR Non(1) Icones personnelles des boutons

( 1 ) : D’ou leur emplacement : C:\Program Files (x86)\Elec-CAO. L'utilisateur n'a pas à modifier ces dossiers.

Tous les sous dossiers suivants sont accessibles aux utilisateurs.
Ils sont donc dans: C:\Users\Public\Documents\Elec-CAO

/ base         Base de donnée MDB  Logiciels WinRelais ( WinRelay ) & WinRelaiBase
/ sym_electrotech,
/ sym_electrotech1,
/ sym_XXXXX         Librairie de symboles WinRelais ( WinRelay )  Logiciel WinRelais ( WinRelay )

/ sym_armoire         Librairie de symboles WinArmoire ( WinCabinet ) Logiciel WinArmoire ( WinCabinet )

/ wr-bloc         Bloc de schéma XRB
/ wr-extension          Extension ( palette, numérotation STN…)
/ wr-image         Image
/ wr-modele         Modèle de schéma XRM  Modèle
/ wr-schema         Schéma XRS  Schéma
/ wr-sauvegarde         Sauvegarde des schéma  Selon option

/ ws-bloc         Bloc de symbole WSBL  Logiciel WinSymbole ( WinSymbol ) ( ws )

/ wa-armoire         Armoire WAVU  Logiciel WinArmoire ( WinCabinet )
/ wa-bloc         Bloc d'armoire WABL  Logiciel WinArmoire ( WinCabinet )
/ wa-liste         Liste de matériel importé WALI  Logiciel WinArmoire ( WinCabinet )
/ wa-modele         Modèle d'armoire WAMO  Logiciel WinArmoire ( WinCabinet )
