Les règles horizontales et verticales
Les règles horizontales et verticales permettent de mieux situer le curseur de la souris.
Les graduations des règles sont affichées soit à l'échelle 1 ( = la feuille ) soit à l'échelle du folio ( = l'armoire en vraie ).
Rappel: La position du curseur est indiquée par rapport à l'origine du repère. Pour changer cette origine, utiliser la touche O, ou
la commande Changer l'origine du repère.
Pour afficher / cacher les règles, à l'ouverture d'un fichier:
Voir Les options - Onglet Ouverture.
Pour afficher les règles, en
cours de travail: Il suffit de cliquer sur les chiffres indiquant la position du curseur, dans la barre d'information, en bas de la fenêtre. A chaque clic, les
règles deviennent visibles ou invisibles.

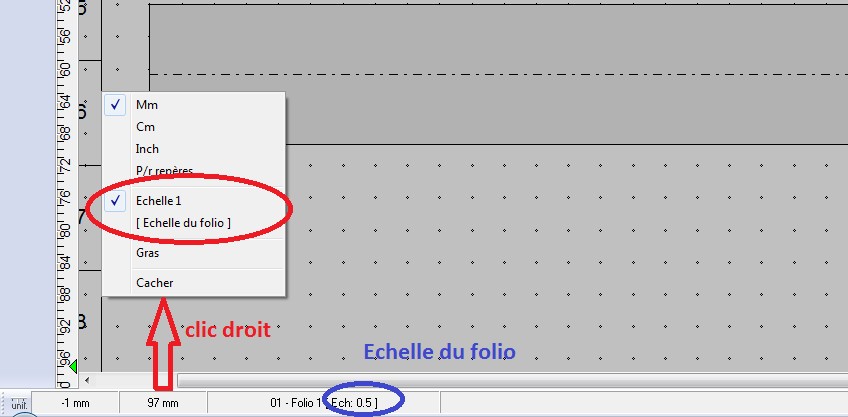

Les règles ont un menu flottant: Cliquer avec le bouton droit sur les règles, ou sur
l'affichage de la position de la souris, dans la barre d'information.
Il est alors possible de:
- Changer l'unité: mm, cm, inch, ou par rapport aux cadres repères.
-
Décider l'échelle d'affichage: Echelle 1 ou échelle du folio ( Fixée pour chaque folio: Menu Fichier / Préférence ).
- Afficher les valeurs des
graduations des règles en gras.
- D'afficher / cacher les règles.
A gauche de la règle horizontale est indiquée l'unité en cours.
Gestion de l'échelle
Le choix se fait dans le menu
contextuel Règle ( Clic droit sur les coordonnées en bas, ou dans les règles ).
L'échelle du folio est indiquée entre crochet, après le nom du folio.
Avec un affichage à
l'échelle 1, les règles mesurent donc les dimensions des objets sur la feuille.L'origine est mise en haut à gauche de la goulotte ( Touche O ).

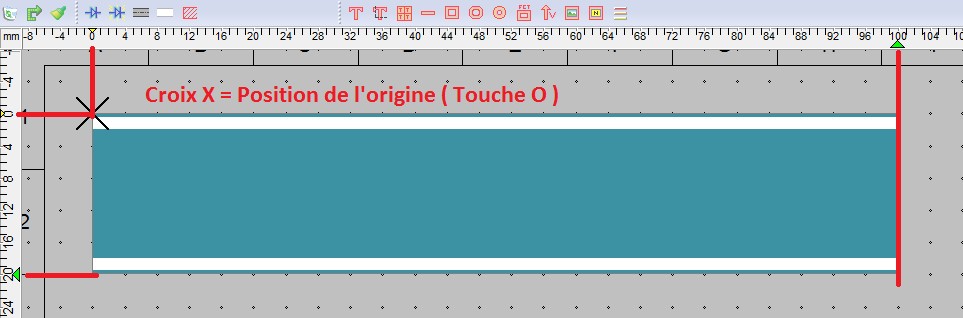

Avec un affichage à l'échelle 1 : les règles indiquent H = 20 et L = 100 mm, les dimensions sur la
feuille donc.

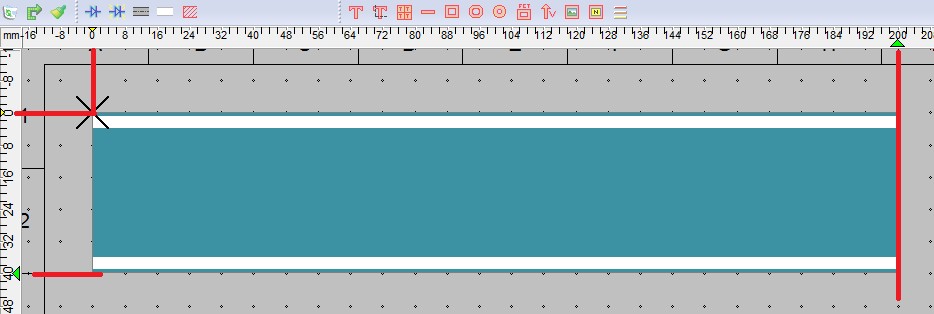

Avec une échelle d'affichage de 0.5, les règles indiquent H = 40 et L = 200 mm: Les vraies dimensions de la goulotte.

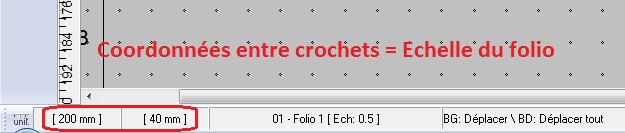

De plus, dans ce cas, les coordonnées du curseur sont entre crochets en bas:
