Dialogue : Configuration rapide des librairies

Accès à ce dialogue: Menu Outils / Options / Dialogue Options / Onglet Dossier : Bouton Librairie+
ou Dialogue Chercher un symbole / Bouton Librairie+
ou Dialogue Placer un symbole / Bouton Librairie+

Permet de configurer rapidement les dossiers librairies ( D1 ( F1 folder ) à D4 ( F4 folder ) ), par glisser / déposer. Ce qui permet de changer rapidement de librairie selon les projets.

Note: Ce dialogue est complémentaire du dialogue Options / Onglet Dossier. Il permet une configuration plus rapide, par glisser / déposer. Il permet aussi de configurer un dossier racine des librairies différent ( non local / Externe ). Il est donc possible de personnaliser complétement la librairie et ses sous dossiers.

         Dossier racine des librairies

il s'agit du dossier racine contenant les dossiers librairies. Ce dossier peut être situé n'importe ou.
Par défaut, ce dossier racine est: C:\Users\Public\Documents\Elec-CAO ( Sous Windows 7 - Voir Organisation des dossiers ).

Dans ce dossier racine, on trouvera des dossiers librairies: sym_XXXXXX
Un dossier librairie = 1 dossier commençant par " sym_ ".
Exemple: sym_electrotech, sym_electrotech1, sym_armoire, sym_pneumatique...

Et dans ces dossiers sym_XXXXXX, on trouve ensuite les sous dossiers de classement des symboles.
Exemple:

Alarme dans sym_electrotech \ Alarme,
Bobine dans sym_electrotech \ Bobine
Clapet dans sym_electrotech \ Clapet...etc...

Bouton Parcourir: Permet de sélectionner un dossier racine de son choix ( Exemple: Sur un serveur externe, un NAS...).

         Librairies disponibles

Affiche la liste des librairies disponibles. C'est à dire les dossiers débutant par " sym_ " présents dans le dossier racine des librairies.
Le nom du dossier est affiché sans le préfixe sym_.

Exemple:

Dossier sym_electrotech --> Sera affiché: electrotech = Librairie Electrotech
Dossier sym_armoire --> Sera affiché: armoire = Librairie Armoire
Dossier sym_XXXXXX --> Sera affiché: XXXXXX = Librairie XXXXXX

Vous pouvez donc créer vos dossiers librairies. Il est fortement recommandé de placer ses symboles personnels dans des dossiers librairies personnels. Exemple: Dossier sym_MaSociété, puis avec des sous dossiers.

         Configuration des dossiers D1 ( F1 folder ) à D4 ( F4 folder )

Affiche la configuration des dossiers D1 ( F1 folder ) à D4 ( F4 folder ): Ces dossiers sont ensuites présents dans les dialogues Placer un symbole et Chercher un symbole, par les boutons D1 ( F1 folder ) à D4 ( F4 folder ).

Ces dossiers D1 ( F1 folder ) à D4 ( F4 folder ) permettent d'utiliser 4 librairies facilement lors de la création d'un schéma, et d'avoir un accès direct aux symboles de ces 4 dossiers.

Par glisser déposer, il est possible de prendre un des dossiers de la liste des librairies disponibles, pour le placer dans un des 4 rectangles.

Astuce: Il est aussi possible de cliquer sur les noms des dossiers, à droite des rectangles, pour les sélectionner ( Comme dans le dialogue Options / Onglet Dossiers ).

Défaut: Ce bouton permet de remettre les dossiers des librairies à leur valeur par défaut:

Dossier racine des librairies: C:\Users\Public\Documents\Elec-CAO
Dossier D1 ( F1 folder ): C:\Users\Public\Documents\Elec-CAO\sym_electrotech
Dossier D2 ( F2 folder ): C:\Users\Public\Documents\Elec-CAO\sym_electrotech1
Dossier D3 ( F3 folder ): C:\Users\Public\Documents\Elec-CAO\sym_armoire
Dossier D4 ( F4 folder ): C:\Users\Public\Documents\Elec-CAO\sym_electronic
         ( Voir également Organisation des dossiers )

         A la fermeture du dialogue

Les dialogues Placer un symbole et Chercher un symbole sont initialisés ( Boutons D1 ( F1 folder ) à D4 ( F4 folder ) ), et le dossier D1 ( F1 folder ) est sélectionné.

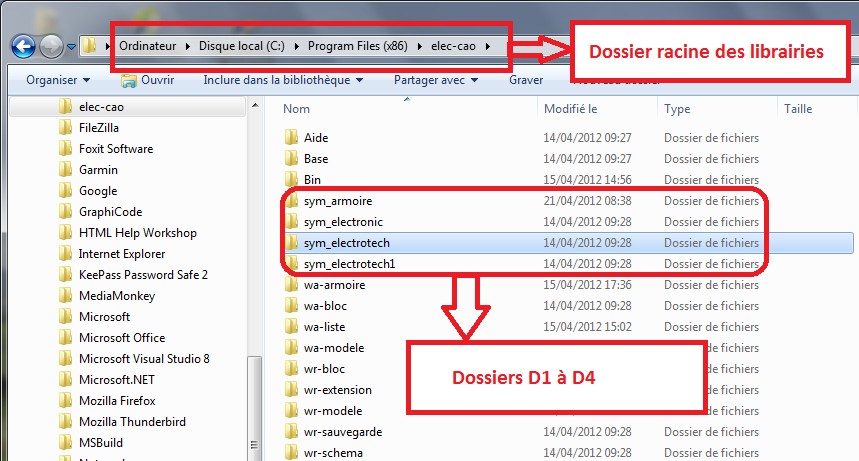

         Information : Organisation de la librairie ( par défaut )

Après installation, les dossiers sont organisés comme suit:
