Dialogue : Numéro & Nom des broches


Accès à ce dialogue: Commande Modifier un objet / Clic sur un symbole / Dialogue Modifier un symbole / Onglet Broche / Bouton Numéros & Noms.


Onglet Numéro et nom

Permet de modifier les numéros et les noms des broches du symbole. Les broches sont dans l'ordre de pose ( Dans
WinSymbole ( WinSymbol ) ) , par défaut.

         Colonne 1 : Le numéro et le nom de la broche ( avant modification ) .
         Colonne 2 : Le numéro pour modification.
         Colonne 3 : Le nom pour modification.

Rappel: Le numéro et le nom d'une broche sont normalement fixés dans le logiciel WinSymbole ( WinSymbol ), lors de la création du symbole. Mais ils peuvent se modifier dans WinRelais ( WinRelay ).

Astuce: Il est aussi possible de modifier une broche ( dessin, orientation ),voir Dialogue Modifier une broche. Ce dialogue s'obtient par un clic droit, avec la commande Modifier un objet, en étant sur un symbole.


Onglet Avancé

Trier par numéro: Les broches sont alors triées par numéro.

Trier par nom: Les broches sont alors triées par nom.

Modifier depuis un tableau ( Version Expert uniquement ) : Permet d'importer les numéros et les noms depuis un fichier XLS, XLSX, ODS...

Permet par exemple d'avoir des numéros & noms personnalisés sur un connecteur, un automate, et de pouvoir importer ces configurations. Utile si l'on doit souvent reproduire les mêmes modifications des noms & numéros.

Rappel: Il est aussi possible de faire plusieurs symboles ( avec WinSymbole ( WinSymbol ) ), un par configuration. Mais l'import d'un tableau est une autre approche. De plus, ce tableau ( fichier XLS ) peut être généré par une autre application, et/ou utilisé pour autre chose, selon vos méthodes de travail et process.

Il faut auparavent sélectionner les colonnes utilisées. Ce choix permet d'avoir plusieurs configuration dans le même fichier.
Exemple:
         Configuration 1 : Colonne A = Numéro et Colonne B = Nom
         Configuration 2 : Colonne C = Numéro et Colonne D = Nom

Après importation du fichier, le tableau de l'onglet Numéro et nom est donc mis à jour. Ce qui permet une vérification.


Format du fichier XLS, XLSX, ODS...

La 1ère ligne = La 1ère broche.
La 2ème ligne = La 2ème broche...etc...
Il faut au moins autant de lignes que de broches. Les éventuelles lignes en trop sont ignorées.

La colonne N = Le numéro, la colonne N+1 ( la suivante ) = Le numéro.


Exemple complet

Soit un connecteur 10 broches, Broche 1 : Numéro 1, nom B1..etc...

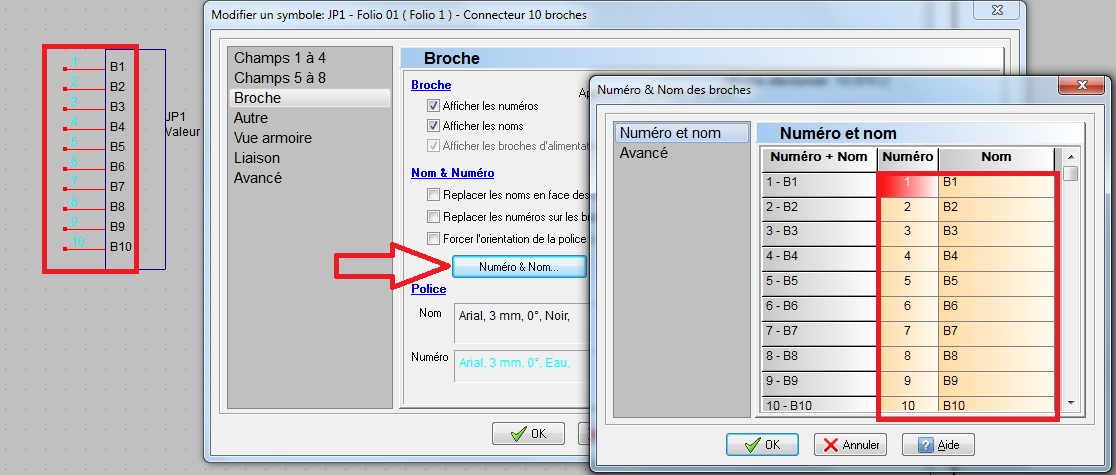

Dialogue Modifier un symbole / Onglet Broche / Numéro & Nom des broches


Le nom des broches va être modifié, pour correspondre à un besoin particulier ( et qui revient souvent, d'ou la création d'un fichier XLS pour automatiser & sauver ).

Le fichier XLS suivant va être importé: Nouveaux numéros = colonne C, nouveaux noms = colonne D.

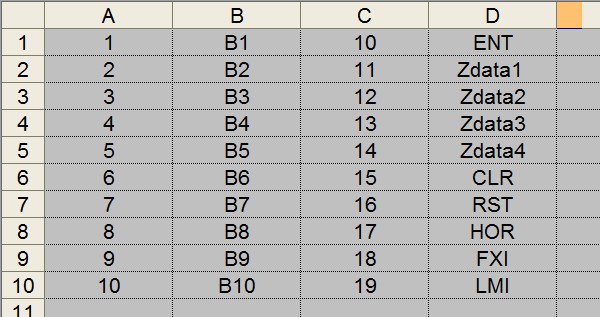

Fichier XLS à importer


Il faut donc préciser la colonne utilisée pour le numéro : C. ( Colonne du Nom = La suivante obligatoirement, donc D ).

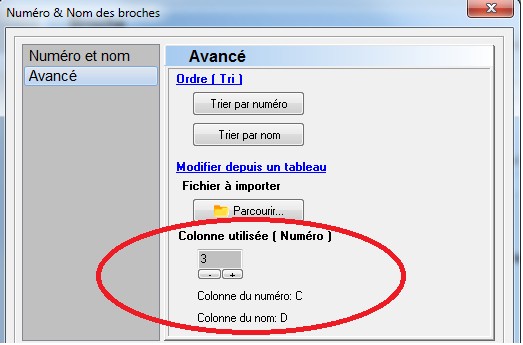

Dialogue Numéro & Nom des broches / Onglet Avancé


Après importation & Validation, les numéros & noms sont donc modifiés.

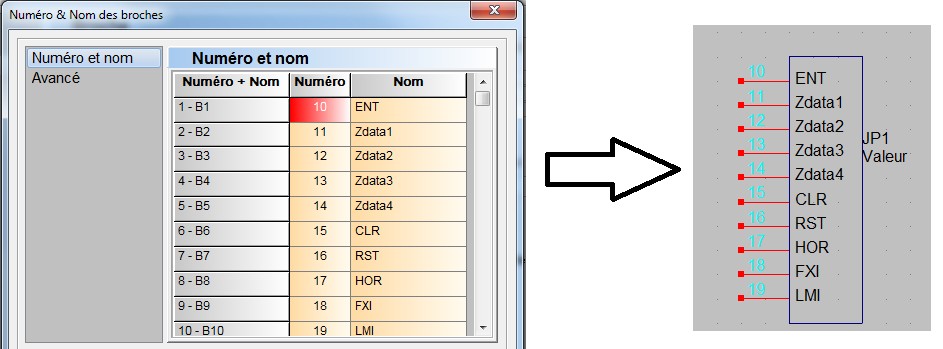

Les nouveaux noms & numéros après importation
