Dialogue : Symboles d'arrière plan


Accès à ce dialogue: Menu Fichier / Symboles d'arrière plan.

Permet de placer un ( ou 2 ou 3 ) symbole en arrière plan, pour servir visuellement d'arrière plan.

Il est ainsi possible, par exemple:
         - De recopier un schéma dont on aurait le fichier DXF,
         - De définir un arrière plan personnalisé.


Méthode

Pour un arrière plan complexe :
1 - Récupérer le fichier DXF de l'arrière désiré,
2 - Importer ce DXF dans
WinSymbole ( WinSymbol ), pour le transformer en symbole ( fichier XSY ), à l'échelle 1,

Pour un arrière plan simple:
1 - Dessiner directement l'arrière plan dans WinSymbole ( WinSymbol ),
2 - Sauver le symbole.

3 - Utiliser ce symbole comme symbole d'arrière plan dans WinRelais ( WinRelay ).


Important: Les symboles d'arrière plan sont uniquement visuels. ils ne servent pas à " magnétiser " les objets. C'est juste un dessin, dessiné en 1er. Les symboles d'arrière plan ne seront pas intégré dans une nomenclature. Il ne doivent pas " faire partie " du schéma électrique.

Important: Chaque folio a, ou non, ses symboles d'arrière plan ( 1, 2 ou 3 ).


Exemple d'utilisation

Pour insérer un arrière plan personnalisé: Un texte " Avant projet - Ne pas diffuser ".

1 - Le texte ( symbole ) sera directement conçu dans WinSymbole ( WinSymbol ),
2 - Ce symbole sera inséré en arrière plan dans WinRelais ( WinRelay ) et positionné comme désiré.


Remarque: Pour faire cela, il est aussi possible de placer un texte sur le folio, mais la solution du symbole d'arrière plan offre les avantages suivants:

- L'arrière plan n'est jamais détecté, on ne risque donc pas de le modifier, de le déplacer par erreur, il n'interfère pas avec le reste du schéma,
- Il est très vite inséré, à une position précise,
- Il peut être copié lors de l'ajout d'un nouveau folio...

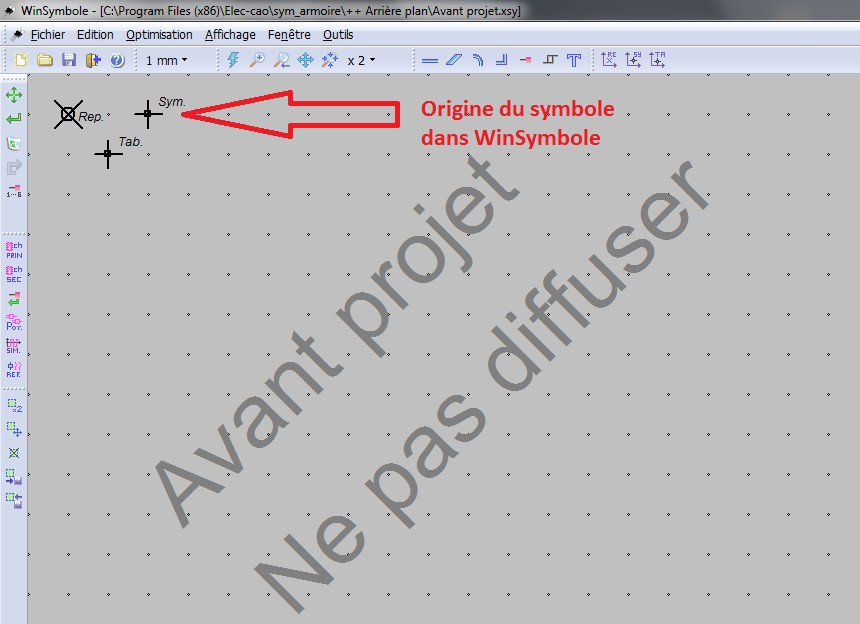

Le texte dans WinSymbole ( WinSymbol )

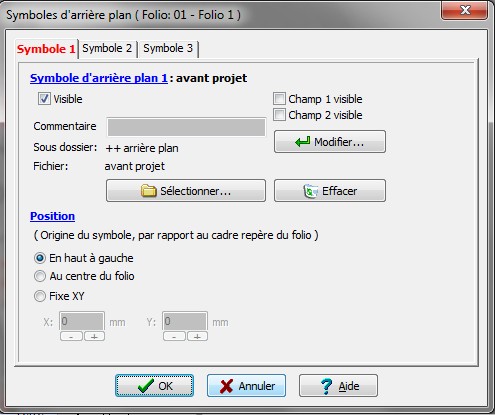

Utilisation de ce symbole dans WinRelais ( WinRelay ): Dialogue Symboles d'arrière plan

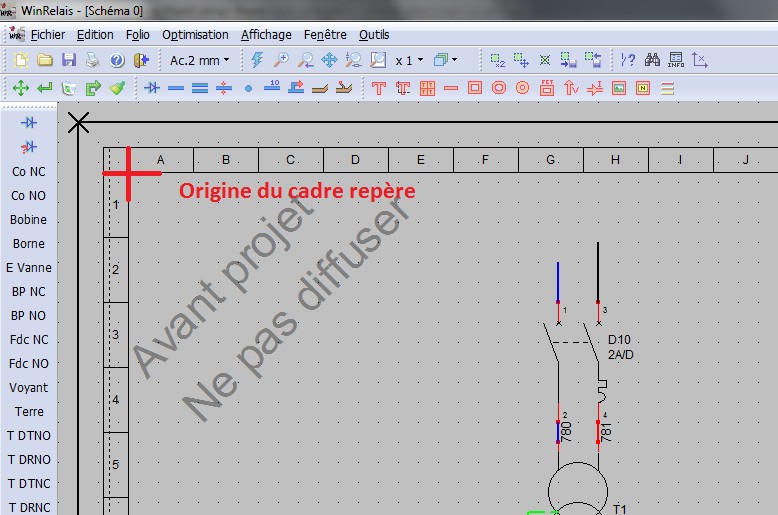

Le symbole est en arrière plan du folio, positionné en haut à gauche du cadre repère

         Le dialogue

Symbole d'arrière plan


-
Visible: Affiche ou non le symbole sélectionné ( Sur le folio concerné ).
-
Commentaire: Commentaire libre, non affiché sur le schéma.
-
Champ 1 & 2 Visible: Champ 1 & 2 ( Nom & Valeur ) visible ou non. Il est possible par exemple d'utiliser ces champs pour y mettre des informations supplémentaires. Attention: Ce champ est défini à la conception du symbole, dans WinSymbole ( WinSymbol ). Il ne peut être déplacé ou modifier dans WinRelais ( WinRelay ).
-
Sous dossier / Fichier: Sous dossier ( de D1 ( F1 folder ), de D2 ( F2 folder ), de D3 ( F3 folder ) ou de D4 ( F4 folder ) - Voir Option / Onglet Dossier Symbole ) et nom du fichier symbole.

-
Sélectionner: Pour sélectionner le symbole ( dans le dialogue Placer un symbole ).

- Modifier: Ouvre le dialogue Modifier un symbole, pour des modifications avancées du symbole ( Exemple: Changer les champs, la couleur des contours...).

-
Effacer: Permet d'effacer définitivement le symbole d'arrière plan et toutes les informations liées. De plus, il n'est plus présent dans le schéma, et en mémoire de l'ordinateur, contrairement à un symbole d'arrière plan non visible. Une confirmation est demandée.

Position

Permet de définir la position de l'origine du symbole d'arrière plan par rapport au cadre repère haut gauche du folio.

-
En haut à gauche: L'origine du symbole d'arrière plan sera sur le cadre repère haut gauche du folio.
-
Au centre: L'origine du symbole d'arrière plan sera au centre du folio.
-
Fixe X Y: L'origine du symbole d'arrière plan sera décalée de [X,Y] par rapport au cadre repère haut gauche du folio.
