Ref. croisées: Définition d'une liaison


Pour lier 2 symboles par une relation maître / esclave, il existe 3 méthodes:

Méthode 1: Définir les liaisons dans WinSymbole ( WinSymbol ), puis dans WinRelais ( WinRelay ), placer d'abord le maître, et ses esclaves.

         Avantage:
          Le symbole est défini complètement dès sa conception.
           ( Ex: Une bobine et ses 4 contacts ).
          Une référence constructeur peut être associé ( nom du fichier )
          Meilleure vue des contacts non encore placés sur le schéma.

Méthode 2: Dans WinRelais ( WinRelay ), placer les symboles, puis définir les liaisons maître / esclave.


Avantage:
          Plus de souplesse
          Plus rapide pour les schémas simple.
          Tous se passe dans WinRelais ( WinRelay ).


Inconvénient:
          Pas de contrôle sur le nombre d'esclave défini.
          ( Une bobine peut avoir 50 contacts… )

Méthode 3: Génération automatique sur le schéma entier

En utilisant le nom des symboles: Tous les symboles K1 seront liés automatiquement à la bobine K1.
Voir menu Optimisation / Générer /
Références croisées automatique.


Avantage:
          Très très rapide
          Tous se passe dans WinRelais ( WinRelay ).


Inconvénient:
          Il faut nommé soigneusement les symboles avant


Méthode 1 – Définir les liaisons dans WinSymbole ( WinSymbol )

Exemple: Soit à créer un relais avec 5 contacts NO:

         RC Contact NO 03-04
         RC Contact NO 13-14
         RC Contact NO 23-24
         RC Contact NO 33-34
         RC Contact NO 43-44

Démarche


--> Dans WinSymbole ( WinSymbol ):

a – Fichier Ouvrir, " Bobine " , Dossier Bobine. Il est inutile de redessiner la bobine, c'est déjà fait. On va donc modifier ce fichier, pour en faire un Relais 5 NO. Ce symbole sera maître.

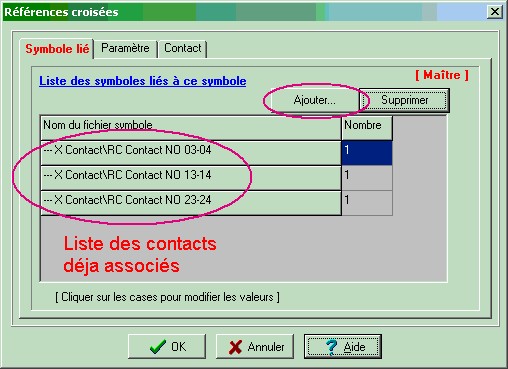

b – Lui lier les 4 contacts: Bouton Référence croisée ( Palette Champs ) – Dialogue Références croisées.




         Puis à l'aide du bouton Ajouter, sélectionner les 4 contacts, du dossier contact.

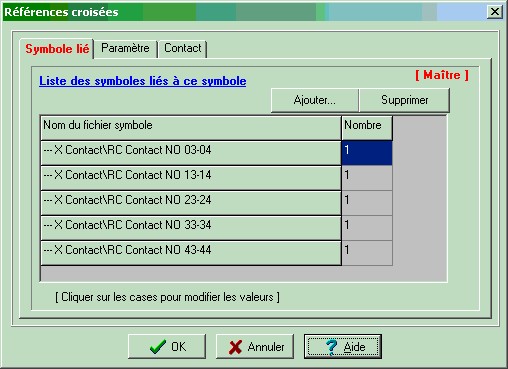

         On obtient alors:



         Ces 5 contacts sont alors esclaves de ce relais.

c – Enregistrer le symbole ainsi modifié sous le nom " Relais 5 NO " , dans le dossier –M Relais.

Astuces

- Dans
WinSymbole ( WinSymbol ), la définition des liaisons se fait toujours à partir du symbole maître: Les contacts sont ajoutés à la bobine, et non pas l'inverse.

- Dans
WinSymbole ( WinSymbol ), l'onglet Paramètre du dialogue Références croisées permet de modifier l'aspect du tableau indiquant la position des contacts ( tableau, croix, style de trait…). Ces paramètres peuvent aussi être modifiés dans WinRelais ( WinRelay ), après la pose du symbole.


--> Dans WinRelais ( WinRelay ):

d – Placer ce symbole " Relais 5 NO " sur le schéma (
Commande Placer un symbole ).Ce symbole apparaît dans la palette Ref. croisées.

Astuces

- Si la palette Ref. croisées n'est pas visible: Menu Affichage – Afficher la palette – Références croisées, ou touche F11.

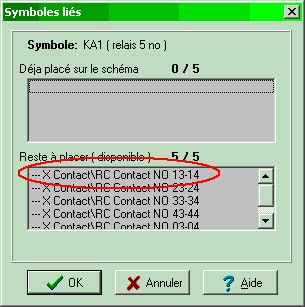

e – Cliquer sur le nom du symbole, dans la palette Ref. croisée, le
dialogue Symbole lié apparaît.



f – Dans ce dialogue, sélectionner le contact désiré, et le placer sur le schéma.

Astuce

- Il est possible de double cliquer sur le nom du contact, pour aller plus vite.


Méthode 2 – Placer les symboles, puis définir les liaisons


Le même exemple est repris: Soit à créer un relais avec 5 contacts NO:

         RC Contact NO 03-04
         RC Contact NO 13-14
         RC Contact NO 23-24
         RC Contact NO 33-34
         RC Contact NO 43-44



--> Dans WinRelais ( WinRelay ):

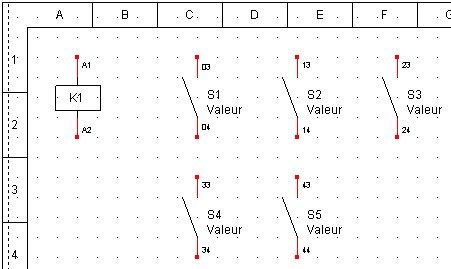

a – Placer la bobine et les 5 contacts sur le schéma.

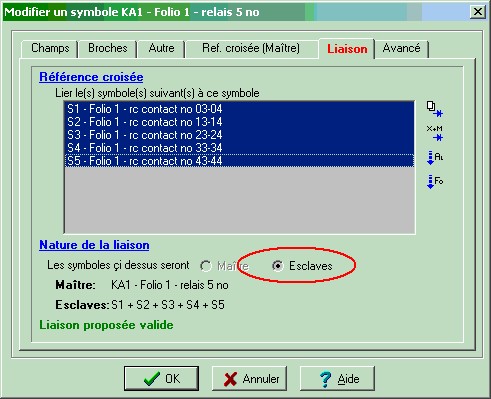

b – A l'aide du dialogue
Modifier un symbole – Onglet Liaison définir les liaisons entre ceux ci.

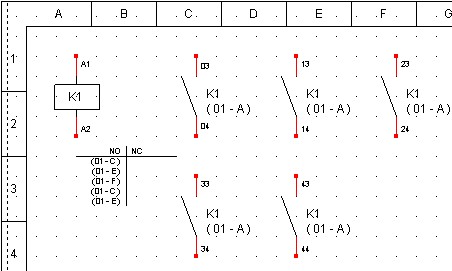

On arrive alors au schéma suivant:



Pour supprimer une liaison


--> Dans WinRelais ( WinRelay )

Il est possible de supprimer une liaison sur un symbole esclave uniquement.

Commande

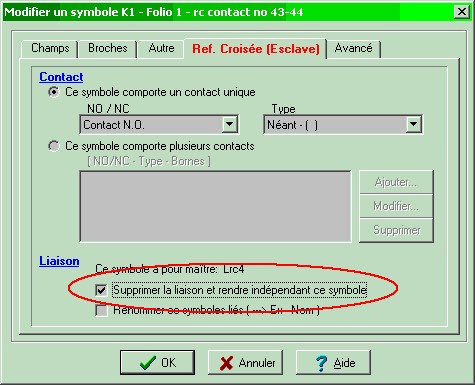

Modifier un objet, cliquer sur un symbole esclave, et dialogue Modifier un objet – Onglet Ref. croisée ( esclave ) – Case Supprimer la liaison.




Méthode 3: Génération automatique sur le schéma entier

En utilisant le nom des symboles: Tous les symboles K1 seront liés automatiquement à la bobine K1.

Voir menu Optimisation / Générer /
Références croisées automatique.
