Note: WinRelais ( WinRelay ) gère les symboles à plusieurs contacts depuis la version 1.3 ( nov 2002 )Certains symboles comportent plus d'un contact: Exemple:
Ce contact en en fait composé d'un contact NO 11 – 14 , et d'un NC 11 – 12.
Si l'on souhaite que ces 2 contacts soit affiché dans la croix, il faut les déclarer
- Soit à la conception du symbole, dans
- Soit après avoir placer le symbole, dans WinRelais ( WinRelay ):
A la conception du symbole, dans WinSymbole ( WinSymbol ):

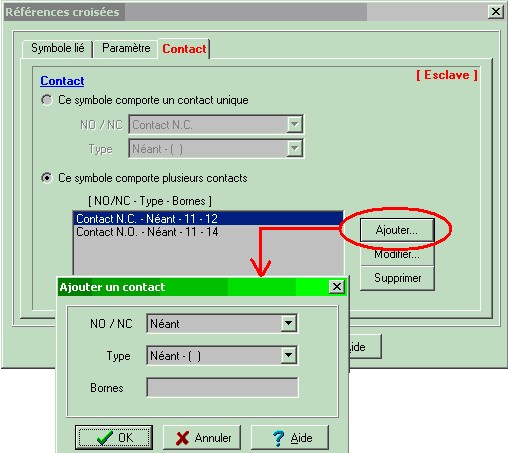

Commande Référence croisée, onglet Contact, Bouton Ajouter.

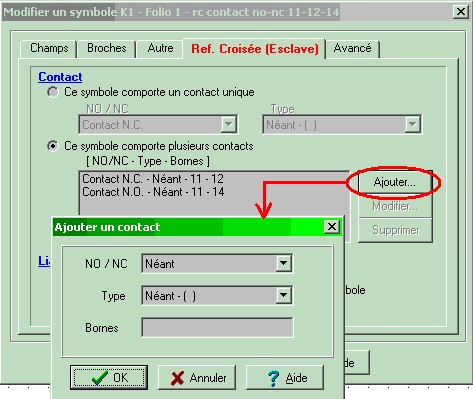

Commande Modifier un symbole, Onglet Ref. Croisée (Esclave), Bouton Ajouter.
Trucs et astuces- Il est préférable de définir les contacts à la conception du symbole, dans WinSymbole ( WinSymbol ). C'est ainsi fait une fois pour toutes.
- Le nombre de contacts par symbole n'est pas limité.
- Pour afficher le numéro des contacts dans la croix, dans WinRelais ( WinRelay ): Commande Modifier – Cliquer sur la bobine maître, Onglet Réf. croisée ( maître ) – Case Afficher les numéros des contacts.
Il est donc possible de rajouter / supprimer / modifier les contacts d'un symbole dans WinRelais ( WinRelay ).
