Dialogue : Paramètres WinEcad
Accès à ce dialogue: Palette Champ / Paramètres WinEcad. Il y a 6 paramètres:
Permet de
définir les paramètres du symbole pour le simulateur WinEcad ou un autre simulateur compatible Spice. Ces paramètres sont ajouté à la fin des lignes dans le fichiers CIR, créé par le logiciel WINSCHEM.
Important:
Pour WinRelais ( WinRelay ), ces paramètres sont inutiles, car ignorés par WinRelais ( WinRelay ).
Une définition correcte des paramètres dans ce dialogue permet ensuite, lors de la saisie du schéma dans WINSCHEM, de n' avoir à rentrer que les valeurs numériques des différents paramètres.
Chaîne à ajouter: Cette chaîne est ajoutée à la fin des lignes dans le fichier CIR, lors du tranfert vers WinEcad.
Les paramètres " %1 ", " %2 " seront alors
remplacés par les valeurs numériques correspondantes.
Le paramètre " <nom> " sera remplacé par le nom du symbole ( champ 1 - Dialogue Définir les champs )
Le paramètre " <valeur> " sera remplacé par la valeur du symbole ( champ 2 - Dialogue Définir les champs )
Liste des
paramètres: Ce tableau contient la liste des paramètres, en correspondance avec la chaîne à ajouter.
Un paramètre se compose de
- Une chaîne " %xxx ": Exemple %vo, %freq...
- Un nom: Ce nom ( convivial ) apparaitra dans
WINSCHEM.
- Une valeur: Valeur numérique correspondante.
Règles à respecter: La chaîne doit toujours commencer par le caractère " % ". Les différences majuscules / minuscules sont prises en compte. Chaque chaîne
sera séparée par un espace.

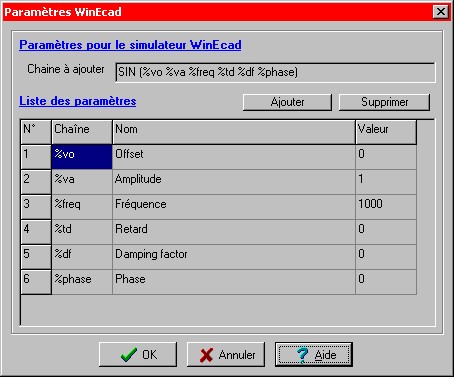

Un exemple complet
Paramètres d'une source
de tension sinusoïdale:
1 %vo Offset
2 %va Amplitude
3 %freq Fréquence
4 %td Retard
5 %df Damping factor
6 %phase Phase
Dans
Lors du transfert vers WinEcad, la chaîne ajoutée dans le fichier CIR, à la fin de la ligne correspondante à cette source de tension, sera:
SIN (0 1 1000 0 0 0)
%vo a été remplacé par sa valeur: 0 V
%va a
été remplacé par sa valeur: 1 V
%freq a été remplacé par sa valeur: 1000 Hz
et ainsi de suite.
