Accès à ce dialogue: Commande Modifier un objet / Clic sur un symbole.Permet de modifier certaines caractéristiques d'un symbole.
Remarque: Il aussi est possible:- D'éditer tous les champs de tous les symboles, avec le Dialogue Editer tous les symboles, menu Optimisation | Editer tous les symboles.
- De modifier le style de tous les noms, de toutes les valeurs, voir Menu Optimisation.
- De modifier une broche: Commande Modifier un objet et bouton droit.
Onglet Champ 1 à 4
Permet de modifier, le nom, la valeur, les champs 3 et 4. Voir aussi La constitution d'un symbole.
Boutons -/+ ( sur le nom): Permet d'incrémenter automatiquement le nom, si possible ( K1, K2, K3...)
Si le symbole est une borne, alors il y a alors 2 * 2 boutons -/+: Pour le numéro du bornier & Pour le numéro de la borne.
Pour un fonctionnement correct, le nom des bornes doit respecté l'une des 2 conditions suivantes:
- Utilisation d'un séparateur ( Point, tiret, 2 points ou point virgule ) entre le nom du bornier et le nom de la borne ( Ex: X4.5 = borne 5 du bornier X4 )
- Utilisation sans séparateur: Le nom du bornier est alors de la forme XA, XB...( Ex: XB5 = borne 5 du bornier XB )
- L 'option "Prévenir si 2 bornes ont le même nom" est cochée,
- Il s'agit d'une borne,
- Une borne de même nom éxiste déjà sur l'armoire,
Alors un avertissement est donné. Car normalement, il ne doit pas y avoir 2 bornes de même nom sur l'armoire.
Le bouton Police permet de modifier la police de chaque champ. Ce bouton est grisé si le champ concerné est non visible. Dans le dialogue Police, une case permet d'appliquer les valeurs choisies aux 8 champs du symbole.
Le bouton Ohm permet d'ajouter ce symbole à la fin du texte de la zone d'édition active. Cela fonctionne pour les 8 champs. Ces zones utilisent la police Arial elec-cao.TTF dont le symbole £ est remplacé par le symbole Ohm. Cette police est automatiquement installée avec le logiciel. Voir Le symbole Ohm pour plus de détails. Les boutons Sigma et Phi fontionnent à l'identique.
Champ 3 et 4
2 champs supplémentaires existent.
Placer les champs sous le champ 1: Permet de placer automatiquement tous les champs du symbole ( visibles ou non ) sous le champ 1;
Information: Les 10 dernières saisies sont mémorisées, pour chaque champs ( Pour éviter de resaisir le
même texte ).Indice & Exposant
Il est possible d'utiliser des indices & exposants, avec un codage spécial du texte.
#R<E>2 : Ecrira R²
#R<I>45 : Ecrira R indice 45
Explication :
# : Champ spécial ( Liens Base de donnée, XLS, ou Indice/Exposant )
<E> : Exposant
<I> : indice

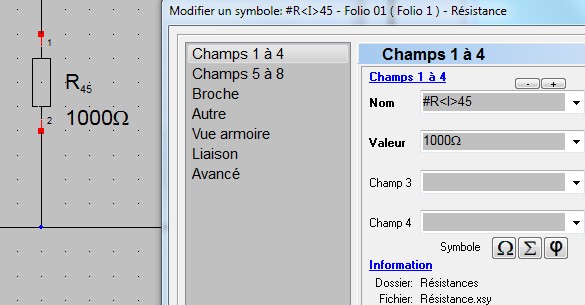

Indice dans un champ texte du symbole
Permet la modification des champs 5 à 8. Ces champs sont sans signification particulière pour WinRelais ( WinRelay ) & WinArmoire ( WinCabinet ). Vous pouvez donc y mettre les informations de votre choix.
Onglet Broche
Permet d'afficher ou de cacher le numéro, le nom des broches, et les broches d'alimentation. Il est possible d'appliquer ce choix aux symboles des folios à choisir, pour un traitement collectif des symboles.
Replacer les noms en face des broches: Replace les noms des broches en face des broches. Utile après la rotation d'un circuit intégré. Toutefois, Il est préférable d'utiliser l'effet miroir pour les circuits intégrés.
Replacer les numéros au milieu des broches: A utiliser après la rotation d'un circuit intégré, par exemple.
Forcer l'orientation de la police ( = Orientation broche ): La police du nom et du numéro prennent alors l'orientation de la broche ( Horizontale / Verticale ). A utiliser après la rotation d'un circuit intégré, par exemple.
Le bouton Numéro & nom permet de modifier les numéros et les noms des broches du symbole. Voir dialogue Numéro & Nom.
Police: Permet de modifier la police ( Numéro ou Nom ) d'une broche ( celle sur laquelle on a cliquée ) et de répliquer cette police au symbole entier.
Onglet Autre
Permet de modifier l'abréviation, le prix ( La devise se fixe dans les options de WinRelais ( WinRelay ), onglet Avancé ), le commentaire, les références constructeurs, les produits associés & les liens externes.
Information: Les 10 dernières
saisies sont mémorisées, pour le commentaire, les références constructeurs et les liens externes ( Pour éviter de resaisir le même texte ).
Important: il est déconseillé de modifier l'abréviation du symbole.Elle permet au logiciel de trier les symboles. Si cette abréviation est inexistante ( vide ) le symbole ne sera pas
renuméroté, avec le menu Optimisation | Nom des symboles | Renuméroter.Liens externes
Permet de définir des liens, associés au symbole, vers des sites Internet ou des fichiers présents sur le disque ( ou le réseau ). Il est donc possible d'associer des liens vers des e-catalogues ( catalogue en ligne ), des documentation contructeurs, des fichiers internes...Ces liens se retrouveront dans le menu contextuel ( bouton droit )de la commande Modifier un objet, et peuvent aussi s'intégrer dans une nomenclature.
Information: Le gestionnaire de lien ( Menu
Optimisation ) permet une gestion globalisée de ces liens.Lien Internet: Lien vers un site Internet. Doit commencer par http:// ou www pour être reconnu comme tel.
Le bouton Lien permet d'ouvrir le navigateur, à l'adresse indiquée.
Lien Fichier: Lien vers un fichier. Utiliser le bouton parcourir pour sélectionner le fichier.
Le bouton Fichier permet d'ouvrir le fichier indiqué. Le fichier est cherché à l'emplacement indiqué, et si besoin dans le dossier du fichier armoire.
Produit ( Base de donnée )
Ces contrôles sont actuellement non accèssible. Ces informations servent pour la nomenclature. Et WinArmoire ( WinCabinet ) ne peut générer actuellement de nomencluture ( qui est générée dans WinRelais ( WinRelay ), à partir du schéma )
L'introduction de cette fonction sera étudiée selon la demande. Contacter l'auteur du logiciel.
============ Texte à ignorer - Usage futur ===============
A utiliser uniquement si la case Utiliser la base de donnée ( Dialogue Générer la nomenclature / Onglet WinRelaisBase ( WinRelayBase ) ) est cochée. Dans le cas contraire, le code et la classe ne servent à rien, et les boutons Sélectionner restent inactif ( Sauf le 1er, pour afficher un avertissement ).
Classe & Code: Classe et Code du produit dans la base de donnée. La base de donnée ( Facultative / Gérée par WinRelaisBase ( WinRelayBase ) ) fournira alors les informations de ce produit, lors de la génération de la nomenclature.
Il est possible d'associer 3 produits maximum à un symbole.
Le bouton Sélectionner permet de sélectionner le produit de son choix, dans la base de donnée.
============ Fin du texte à ignorer - Usage futur ===============
Couleur du symbole: Il est possible de changer ici la couleur du symbole complet ( Contours + arcs + Zone de dessin ). Les textes ( Champs + Numéro & Nom des broches ) seront modifiés également ou non. Pour modifier un contour particulier, il utiliser WinSymbole ( WinSymbol ), à la conception du symbole. Pour modifier la couleur de tous les symboles de l'armoire, utiliser le menu Optimisation / Modifier l'armoire, dialogue Modifier l'armoire.
Spécial: Permet de définir des propriétés particulières aux symboles. Voir Les symboles spéciaux. Ce champ est à manipuler avec précaution ( Réservé aux experts ).
Onglet Vue armoire
Marges: Permet de modifier les marges autours des symboles. Ces marges sont utilisées lors de la jointure automatique des symboles sur un rail, avec le menu contextuel Joindre les symboles.
Astuce: Pour afficher ce menu
contextuel " Joindre les symboles ": Commande Déplacer un objet / Se positionner sur un rail / Bouton Droit : Le menu apparait.Onglet Avancé
Modifier ( le dessin )
Permet de lancer le logiciel WinSymbole ( WinSymbol ) avec le symbole sélectionné. Il est ainsi possible de modifier ce symbole.
La procédure se déroule selon les étapes suivantes:
- Bouton Exécuter WinSymbole ( WinSymbol ): Le logiciel WinSymbole ( WinSymbol ) doit alors se lancer avec le symbole à modifier. Il faut pour cela que l'extension XSY soit associé à WinSymbole ( WinSymbol ).
- Modifier le symbole dans WinSymbole ( WinSymbol ) (Ajout/Suppression de contour, de broches...) Attention, la position du symbole dans WinSymbole ( WinSymbol ) est la position du symbole sur l'armoire donc ne pas le déplacer.
- Fermer WinSymbole ( WinSymbol ) en sauvant le fichier.
- Bouton Accepter les modifications: Le dialogue se ferme, et le symbole est mise à jour.
Précisions techniques: Le symbole est sauvé sur le disque ( dans le dossier temporaire de Windows ), dans un fichier nommé WinArmoire ( WinCabinet ).XSY Puis ce fichier est lu par WinSymbole ( WinSymbol ) Et lu une 2ème fois lors de l'acceptation des modifications. Ce fichier est finalement effacé.
Dans le cas d'une modification du symbole
- Les champs nom, valeur et type ne sont pas modifiés.
- Les modifications déjà effectuées dans ce dialogue sont ignorées.
Appliquer aux symboles identiques: Le nouveau dessin sera appliqué aux symbole identiques.
De même orientation: Seuls les symboles de même orientation ( H. ou V. ) seront alors modifiés.
De même taille: Seuls les symboles de même taille ( Normal, Petite, Grande ) seront alors modifiés.
Information: Cette fonction permet de
modifier ponctuellement un symbole, déjà placé sur l'armoire. Si la modification doit se reproduire souvent, il vaut mieux modifier le symbole dans WinSymbole ( WinSymbol ),
le sauver dans la librairie ( sous un autre nom, dans un dossier personnel - Pour ne pas modifier la librairie d'origine ), puis le placer dans WinArmoire ( WinCabinet ), sur le folio. Cela ira ensuite plus vite...Modifier les textes
Permet de modifier les textes du symbole, et/ou de les rendre invibles. Voir
Dialogue Editer les textes du symbole.Permet de copier les attributs du symbole ( Nom, valeur, alignement, police...) vers d'autres symboles cibles. Voir
Dialogue Copier les attributs du symbole.Permet de sauver le fichier du symbole ( Fichier XSY ). Il est ainsi possible de récupérer un symbole sur une armoire quelconque, et de le rajouter à la librairie. Pour récupérer tous les symboles d'une armoire, utiliser le dialogue Modifier & Exporter l'armoire, menu
Optimisation.
