Le dessin des jonctions

Par défaut les jonctions entre conducteurs sont de simples cercles pleins ( Bleu par défaut, mais peut se modifier : Option / Onglet Couleurs ).

Exemple de jonctions simples

         Pour placer une jonction

- Automatiquement lors du placement des conducteurs ( commande Placer un conducteur )
- Manuellement: Touche " j" ( minuscule ): Une jonction simple ( cercle ) est placée sous la souris.

          Autres dessins possibles ( Jonctions à 45° )

Il est possible de modifier le dessin d'une jonction déjà placée. Il existe 16 autres dessins possibles. Ils sont utilisés par exemple en aéronautique, ou dans d'autres secteurs spécialisés. Ils permettent de mieux suivre le trajet d'un conducteur sur le schéma.

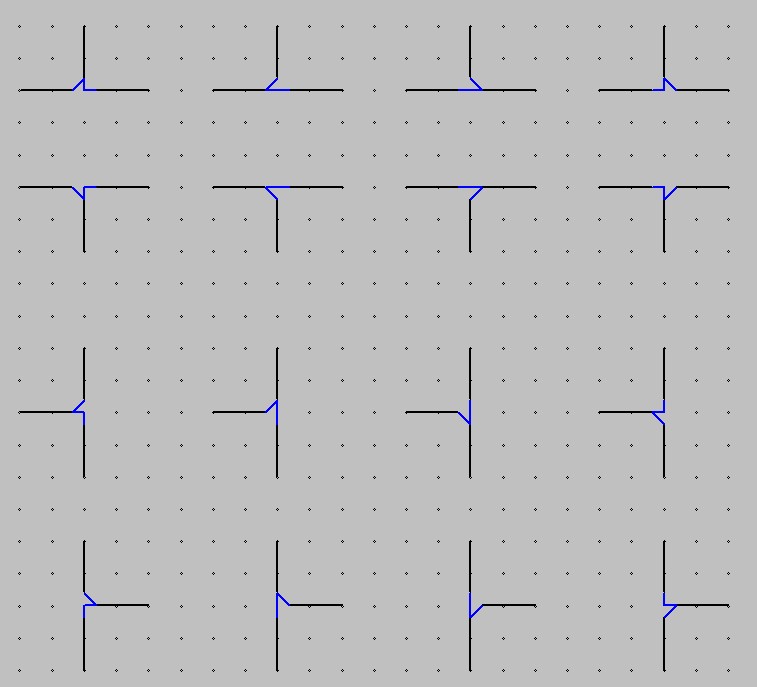

les 16 autres jonctions possibles

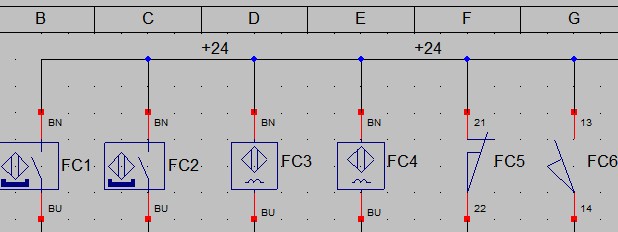

Exemple sur un extrait de schéma

Important: Sur ces jonctions, les conducteurs doivent absolument arriver au centre du cercle ( = Se toucher ). Même s'ils donnent l'illusion de se stopper au début du cercle. C'est pourquoi pour obtenir ces jonctions, il faut d'abord placer une jonction simple ( cercle ) puis la modifier par la touche J ( Majuscule ) ou par le dialogue Modifier une jonction .

         Pour placer une jonction de ce type

1 - Placer une jonction simple ( automatique ou touche j minuscule )
2 - Positionner la souris sur la jonction, et touche J ( majucule ): Le dessin change alors selon les 4 variantes possibles pour un Té donné.

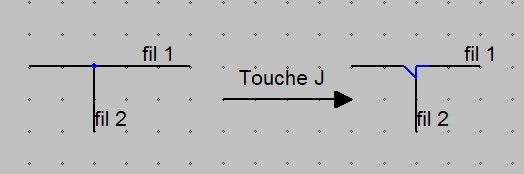

Touche J pour modifier la jonction

ou

2 - Utiliser la commande Modifier un objet / Dialogue Modifier une jonction.

Important: Le Té ( Raccordement des conducteurs ) doit être obligatoirement composé de 2 fils. Ce qui permet de proposer 4 variantes de dessin parmi 16. Un Té composé de 3 conducteurs arrivant au même point provoquera un message d'erreur avec la touche J.

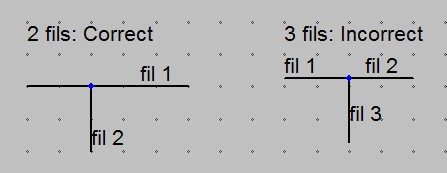

Nombre de conducteurs arrivants sur la jonction

Un Té, c'est UN conducteur qui arrive sur au autre, à 90°, pas 3 conducteurs qui arrivent au même point...

Un appui sur J ( majuscule ) sur un raccordement incorrect affichera le message d'erreur suivant:

         Précisions techniques

Dessin : Cette jonction est dessinée en 2 étapes: Un cercle de la couleur du fond pour cacher les conducteurs, puis les segments composants la jonction sont dessinés. C'est un artifice visuel...En interne les 2 conducteurs se touchent bien...

Exportation : Le cercle de la couleur du fond ( qui recouvre et efface donc les conducteurs ) est dessiné avec la couleur d'arrière plan ( Option / Onglet Export - Avancée ), blanc par défaut.
