- Depuis WinRelais ( WinRelay ): Les vues armoires sont extraites du schéma ( par symbole ) ou de la base de donnés des produits ( par produits ).
- Librement: Dans WinArmoire ( WinCabinet ), les vues armoires sont choisies librement dans la librairie, et placées sur l'armoire.
Remarque: Il est parfaitement possible de combiner ces
2 méthodes. WinArmoire ( WinCabinet ) n'impose aucune contrainte: Même si la liste des vues armoires vient du schéma, il est possible d'en ajouter une autre piochée dans la librairie.Il comporte des dessins de support ( Grille, Grille Telequick...), de rails.
Les symboles " vue armoire " sont ensuite placés sur les rails.
Les symboles " vue armoire " représentent donc la vue armoire du symbole. Il s'agit d'un symbole " spécial " ( Champ spécial = Vue armoire ). il est dessiné, comme tous les symboles, avec WinSymbole ( WinSymbol ). WinSymbole ( WinSymbol ) permet l'importation de fichier DXF.
Remarque: L'utilisation de

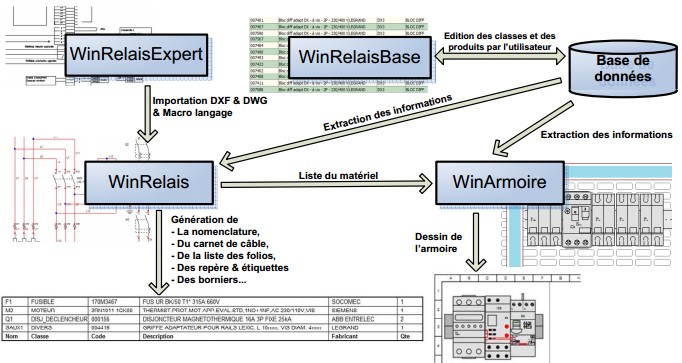

la base de donnée est facultative pour WinRelais ( WinRelay ) & WinArmoire ( WinCabinet ).Synoptique général des logiciels
