WinRelaisProjet ( WinRelayProject ) : Présentation

Utilité de WinRelaisProjet ( WinRelayProject )

Ce programme est complémentaire à WinRelais ( WinRelay ) ( Saisie de schéma électrotechnique ) et à WinArmoire ( WinCabinet ) ( Dessin de l'armoire ).
Il permet la fusion d'un fichier schéma et d'un fichier armoire :

         Il est donc possible de :

         - Imprimer un dossier unique avec des folios du schéma et/ou de l'armoire.
         - Générer un fichier PDF, DXF, DWG ( et aussi PLT, SVG, CGM ) avec des folios du schéma et/ou de l'armoire.

Un projet se compose donc:
         - d'un fichier schéma WinRelais ( WinRelay ) ( extension XRS )
         - d'un fichier armoire WinArmoire ( WinCabinet ) ( extension WAVU )

Rappel: WinRelais ( WinRelay ) peut imprimer le schéma, WinArmoire ( WinCabinet ) imprime l'armoire : WinRelaisProjet ( WinRelayProject ) n'est donc pas obligatoire pour l'impression. Uniquement si l'on veut des folios schéma & armoire dans le même document imprimé ou le même fichier généré.

Fichiers WinRelaisProjet ( WinRelayProject )

Les fichiers projets ont l'extension WRP ( = WinRelaisProjet ( WinRelayProject ) ).

Précisions : Le schéma et l'armoire du projet ne sont pas sauvé dans le fichier WRP. Seul les liens vers le fichier schéma et vers le fichier armoire sont présents.

Rôle des différents programmes

WinRelais ( WinRelay ): ( Saisie de schéma électrotechnique ) : Permet la saisie de schéma, la génération de la nomenclature, de la liste des folios, des borniers...

WinSymbole ( WinSymbol ) : Editeur de symbole.

WinArmoire ( WinCabinet ) : Conception d'armoire, depuis le schéma ou directement.

WinRelaisBase ( WinRelayBase ) : Edition de la base de données des produits, pour utilisation dans WinRelais ( WinRelay ) ( Utilisation facultative ).

VisuSymbole ( ViewSymbol ) : Visualisation indépendante des symboles de la librairie.

WinRelaisExpert ( WinRelayXpert ) : Macro & Importation DXF / DWG

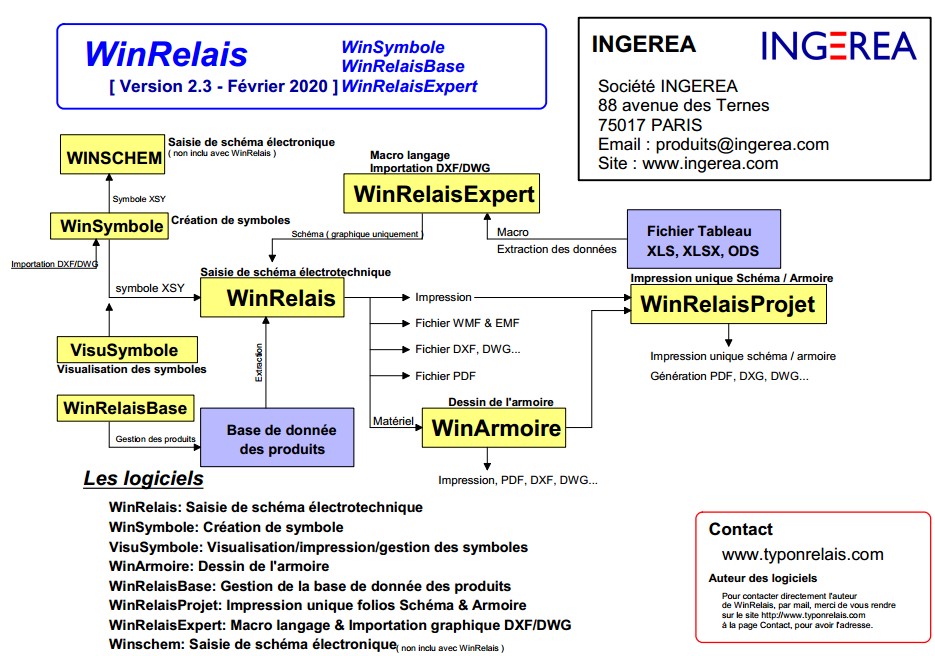

         La gamme logicielle en détail
