Les courbes de Bézier


Présentation

Les courbes de Bézier sont des courbes géométriques.

Dans WinSymbole (WinSymbol) et WinRelais (WinRelay), 1 courbe de Bézier = 1 courbe entre A1 ( début ) et A2 ( fin ).
Une courbe de Bézier a 2 points de contrôle, qui permettent de " gérer " la courbure.
Les 2 points de contrôle sont visibles uniquement lors de la modification de la courbe.
La courbe ne passe pas ( obligatoirement ) par ces 2 points de contrôle.

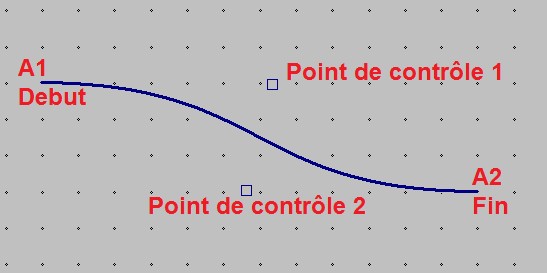

Courbe de Bézier

Plus d'information sur : https://fr.wikipedia.org/wiki/Courbe_de_B%C3%A9zier


Comment tracer une nouvelle courbe de Bezier ?

Palette Nouveau / Commande Nouvelle courbe de Bezier.
Il faut positionner A1 ( début ) puis A2 ( fin ). Pour modifier la courbure, il faudra ensuite modifier la courbe: Commande Déplacer un objet.

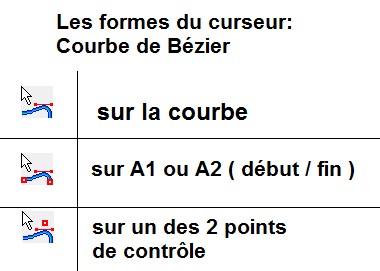

Les formes du curseur selon la position de la souris




Comment modifier le tracé d'une courbe de Bezier ?

Commande Déplacer un objet, puis

- Pour déplacer A1 ( début ) ou A2 ( fin ) : Saisie A1 ou A2 et les positionner à la nouvelle position.

- Pour modifier la courbure :
         - Rendre visible les 2 points de contrôle : Clic gauche sur la courbe ou sur son début ( A1 ) ou sa fin ( A2 )
         - Saisir un des 2 points de contrôle, puis le positionner à la nouvelle position.


Comment modifier l'épaisseur, la couleur d'une courbe de Bezier ?

Commande Modifier un objet, puis cliquer sur la courbe de Bézier : Le dialogue Modifier la courbe de Bézier s'ouvre alors.
Il est alors possible de modifier l'épaisseur, la couleur.
Le style de trait est obligatoirement continu.


Comment supprimer une courbe de Bezier ?

Commande Supprimer un objet : Cliquer sur la courbe de Bézier.
