Accès à ce dialogue: Commande Modifier un objet / Clic sur un symbole / Dialogue Modifier un symbole / Onglet Broche / Bouton Numéros & Noms.Onglet Numéro et nom
Permet de modifier les numéros et les noms des broches du symbole. Les broches sont dans l'ordre de pose ( Dans WinSymbole (WinSymbol) ) , par défaut.
Colonne 1 : Le numéro et le nom de la broche ( avant modification ) .
Colonne 2 : Le numéro pour modification.
Colonne 3 : Le nom pour modification.
Rappel: Le numéro et le nom d'une broche sont normalement
fixés dans le logiciel WinSymbole (WinSymbol), lors de la création du symbole. Mais ils peuvent se modifier dans WinRelais (WinRelay). Astuce: Il
est aussi possible de modifier une broche ( dessin, orientation ),voir Dialogue Modifier une broche. Ce dialogue s'obtient par un clic droit, avec
la commande Modifier un objet, en étant sur un symbole.Onglet Avancé
Trier par numéro: Les broches sont alors triées par numéro.
Trier par nom: Les broches sont alors triées par nom.
Modifier depuis un tableau ( Version Expert uniquement ) : Permet d'importer les numéros et les noms depuis un fichier XLS, XLSX, ODS...
Permet par exemple d'avoir des numéros & noms personnalisés sur un connecteur, un automate, et de pouvoir importer ces configurations. Utile si l'on doit souvent reproduire les mêmes modifications des noms & numéros.
Rappel: Il est
aussi possible de faire plusieurs symboles ( avec WinSymbole (WinSymbol) ), un par configuration. Mais l'import d'un tableau est une autre approche. De
plus, ce tableau ( fichier XLS ) peut être généré par une autre application, et/ou utilisé pour autre chose, selon vos méthodes de travail et process.Il faut auparavent sélectionner les colonnes utilisées. Ce choix permet d'avoir plusieurs configuration dans le même fichier.
Exemple:
Configuration 1 : Colonne A = Numéro et Colonne B = Nom
Configuration 2 : Colonne C = Numéro et Colonne D = Nom
Après importation du fichier, le tableau de l'onglet Numéro et nom est donc mis à jour. Ce qui permet une vérification.
Format du fichier XLS, XLSX, ODS...
La 1ère ligne = La 1ère broche.
La 2ème ligne = La 2ème broche...etc...
Il faut au moins autant de lignes que de broches. Les éventuelles lignes en trop sont ignorées.
La colonne N = Le numéro, la colonne N+1 ( la suivante ) = Le numéro.
Exemple complet

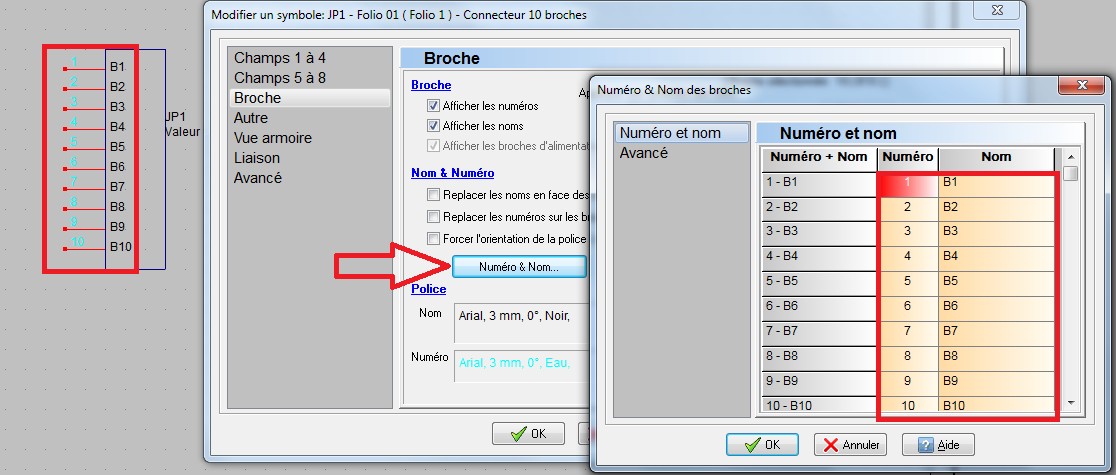

Soit un connecteur 10 broches, Broche 1 : Numéro 1, nom B1..etc...
Dialogue Modifier un symbole / Onglet Broche / Numéro & Nom des broches
Le nom des broches va
être modifié, pour correspondre à un besoin particulier ( et qui revient souvent, d'ou la création d'un fichier XLS pour automatiser & sauver ).
Le fichier XLS suivant va être importé: Nouveaux numéros =
colonne C, nouveaux noms = colonne D.

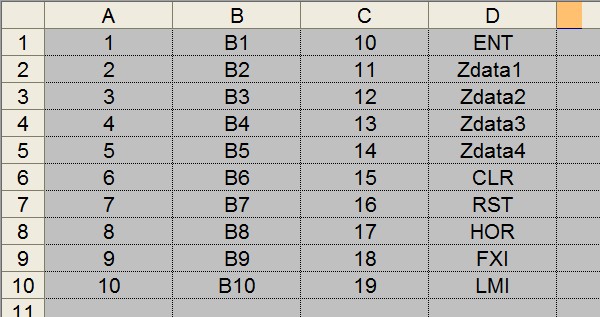

Fichier XLS à importer
Il faut donc préciser la colonne
utilisée pour le numéro : C. ( Colonne du Nom = La suivante obligatoirement, donc D ).

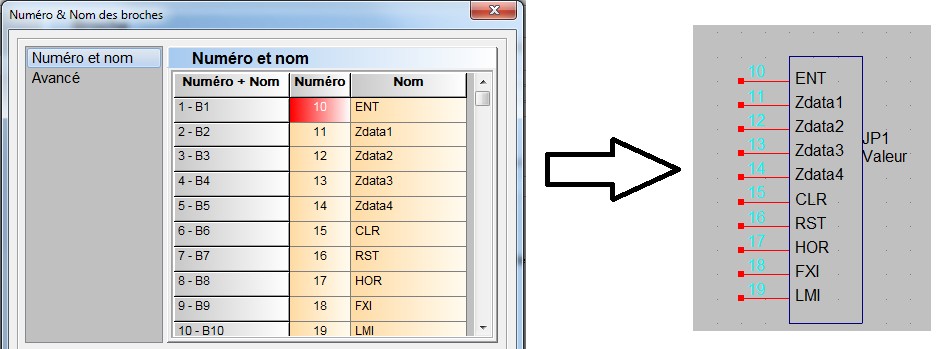

Les nouveaux noms &
numéros après importation
