Organisation des dossiers

Depuis la version 2.XX de WinRelais (WinRelay), les librairies de symboles, les schémas, et les autres dossiers de travail de WinRelais (WinRelay) ( les données utilisateurs ), WinSymbole (WinSymbol), WinArmoire (WinCabinet)... sont sauvegardés dans le dossier public de « mes documents « .

==> Les librairies, les schémas… sont donc communs pour tous les utilisateurs du poste.

Ce dossier étant géré par Windows, il a plusieurs noms :

- Bibliothèques \ Documents publics \ Elec-CAO
- C : \ Utilisateur \ Public \ Documents publics \ Elec-CAO

Sous Windows Vista, 7, 8 & 10

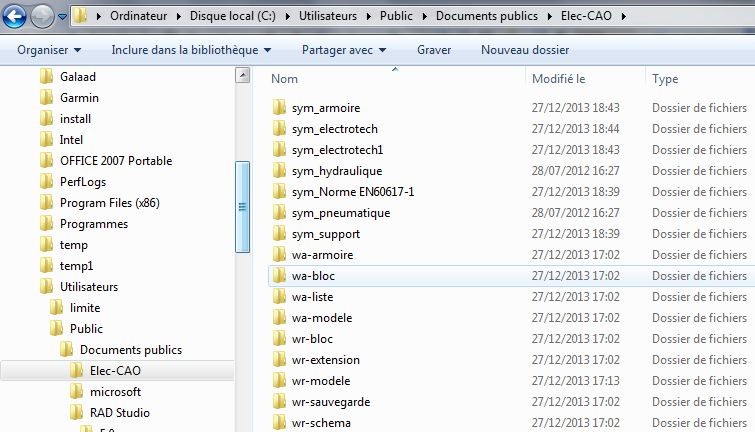

Les données utilisateurs : C:\Users\Public\Documents\Elec-CAO ( Windows Vista, 7 & 8 )

Données utilisateurs : C:\Users\Public\Documents\Elec-CAO

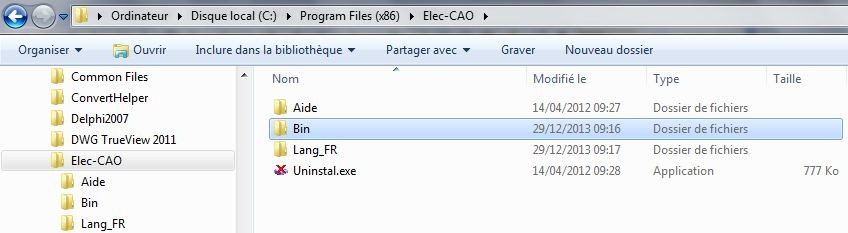

Les fichiers programmes ( Exécutable, DLL… ), les aides sont dans le dossier : C:\Program Files (x86)\Elec-CAO ( Windows Vista, 7, 8 & 10 )

Dossier des fichiers programmes : C:\Program Files (x86)\Elec-CAO

Sous Windows XP

WinRelais (WinRelay) 2.3 ( Février 2020 ) n'est plus compatible avec Windows XP. Il faut au minimum Windows Vista, 7, 8 ou 10.

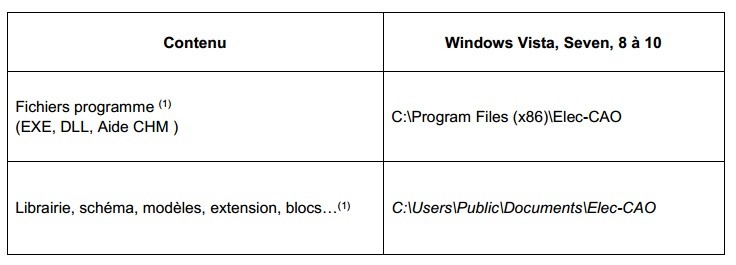

          Tableau résumé

Avancé: Pourquoi cette nouvelle organisation ?

La version 1.XX de WinRelais (WinRelay) utilisait les dossiers programm file et programm data. Ces dossiers sont normalement protégés en écriture. Windows ne voulant pas que ces dossiers soient modifiés par les utilisateurs ( protection contre les mauvaises manipulations, les virus…). Seuls l’administrateur avait tous les droits d’accès. Windows 8 renforce encore la protection de ces dossiers systèmes. Il faut donc maintenant utiliser le dossier « mes documents « qui lui est à disposition des utilisateurs, sans restrictions aucunes. Il est fait pour cela.

          Contenu des sous dossiers

Précision : Certains sous dossiers utilisent des préfixes :

wr : WinRelais (WinRelay)         wa : WinArmoire (WinCabinet)  ws : WinSymbole (WinSymbol)

Sous dossier         Contenu Accès par l’utilisateur  Remarque

/ bin         Binaire, DLL, EXE Non(1) Fichiers programmes
/ aide         Fichier d'aide CHM Non(1) Fichier d’aide CHM
/ lang_FR         Icône FR Non(1) Icones personnelles des boutons

( 1 ) : D’ou leur emplacement : C:\Program Files (x86)\Elec-CAO. L'utilisateur n'a pas à modifier ces dossiers.

Tous les sous dossiers suivants sont accessibles aux utilisateurs.
Ils sont donc dans: C:\Users\Public\Documents\Elec-CAO

/ base         Base de donnée MDB  Logiciels WinRelais (WinRelay) & WinRelaiBase
/ sym_electrotech,
/ sym_electrotech1,
/ sym_XXXXX         Librairie de symboles WinRelais (WinRelay)  Logiciel WinRelais (WinRelay)

/ sym_armoire         Librairie de symboles WinArmoire (WinCabinet) Logiciel WinArmoire (WinCabinet)

/ wr-bloc         Bloc de schéma XRB
/ wr-extension          Extension ( palette, numérotation STN…)
/ wr-image         Image
/ wr-modele         Modèle de schéma XRM  Modèle
/ wr-schema         Schéma XRS  Schéma
/ wr-sauvegarde         Sauvegarde des schéma  Selon option

/ ws-bloc         Bloc de symbole WSBL  Logiciel WinSymbole (WinSymbol) ( ws )

/ wa-armoire         Armoire WAVU  Logiciel WinArmoire (WinCabinet)
/ wa-bloc         Bloc d'armoire WABL  Logiciel WinArmoire (WinCabinet)
/ wa-liste         Liste de matériel importé WALI  Logiciel WinArmoire (WinCabinet)
/ wa-modele         Modèle d'armoire WAMO  Logiciel WinArmoire (WinCabinet)
