Fonctionnement
- Le nombre de conducteurs, la distance entre eux, et leur type sont à définir dans le dialogue Conducteur.
- Il n'a a pas de fonction de vérification sur les liaisons. Seules les jonctions sont automatiquement placées.
- Au début des fils, les conducteurs sont, par défaut, alignés. La touche CTRL permet de modifier cela. Cette touche CTRL n'est fonctionnelle qu' au début du placement.
- Le 1er conducteur est le conducteur du haut, ou de gauche.
- Un clic gauche place un angle et fixe les conducteurs. Un clic droit termine la mise en place.

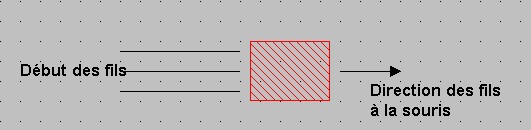

Pour gérer le décalage des fils ( lors des angles, pour changer de direction ), il faut positionner la souris dans la zone hachurée rouge dans les images suivantes.
Les extrémités sont décalées.

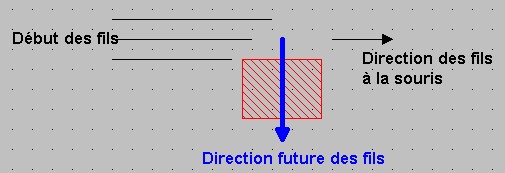

3 conducteurs, avant de placer un angle, et d'aller vers le bas.
Les extrémités sont décalées.
L'angle à été placé, la continuité des conducteurs est assurée.
