Symbole à plusieurs contacts


Note: WinRelais (WinRelay) gère les symboles à plusieurs contacts depuis la version 1.3 ( nov 2002 )

Certains symboles comportent plus d'un contact: Exemple:




Ce contact en en fait composé d'un contact NO 11 – 14 , et d'un NC 11 – 12.
Si l'on souhaite que ces 2 contacts soit affiché dans la croix, il faut les déclarer

         - Soit à la conception du symbole, dans
WinSymbole (WinSymbol)
         - Soit après avoir placer le symbole, dans WinRelais (WinRelay):

         A la conception du symbole, dans WinSymbole (WinSymbol):

Commande Référence croisée, onglet Contact, Bouton Ajouter.




         Après avoir placé le symbole, dans WinRelais (WinRelay)

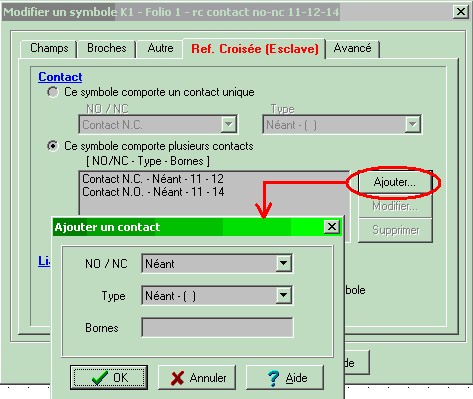

Commande Modifier un symbole, Onglet Ref. Croisée (Esclave), Bouton Ajouter.




Trucs et astuces

- Il est préférable de définir les contacts à la conception du symbole, dans WinSymbole (WinSymbol). C'est ainsi fait une fois pour toutes.

- Le nombre de contacts par symbole n'est pas limité.

- Pour afficher le numéro des contacts dans la croix, dans WinRelais (WinRelay): Commande Modifier – Cliquer sur la bobine maître, Onglet Réf. croisée ( maître ) – Case Afficher les numéros des contacts.

Il est donc possible de rajouter / supprimer / modifier les contacts d'un symbole dans WinRelais (WinRelay).
