Réf croisées: Avancé: Analyse des liaisons non valides
Il est possible d'analyses le
schéma entier, pour trouver les liaisons non valides.
- Avec le menu Optimisation / Vérification VRE
- Bouton Vérifier, dans le dialogue Liste des références croisées (Menu Optimisation).
Afin de comprendre les erreurs signalées, il convient de bien comprendre comment WinRelais (WinRelay) définit les liaisons de type Maître/esclave.
Détails internes d'une liaison
Soit une bobine K1, avec 4 contacts liés ( esclaves )

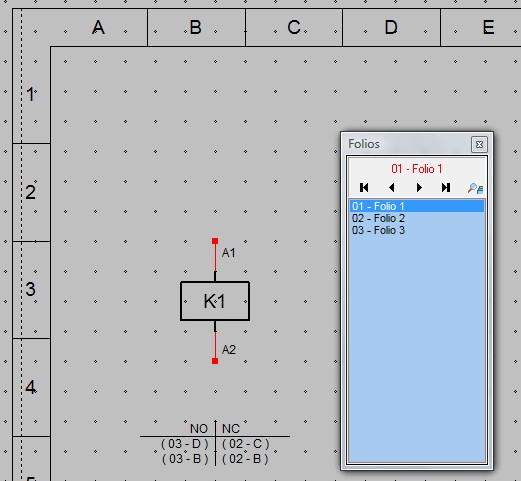

Cette bobine est sur le folio 01:

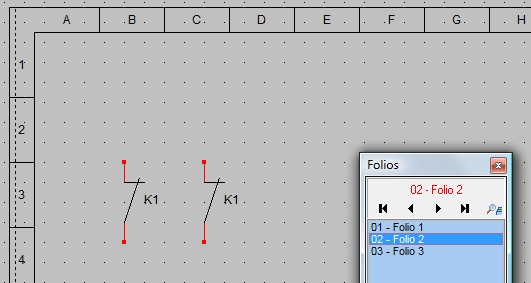

Les 2 contacts ( esclaves ) NC sont sur le folio 2:

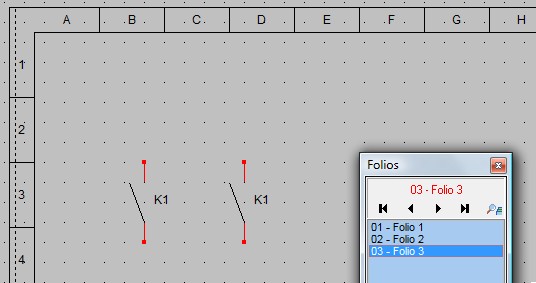

Les 2 contacts NO sont sur le folio 03:
Ces informations sont affichées dans la palette Références croisées:
Dans le pire des cas, supprimer le symbole
maître, et/ou le symbole esclave, les replacer, et définir à nouveau les liaisons.
et également dans le
Ou encore, plus détaillé, dans le

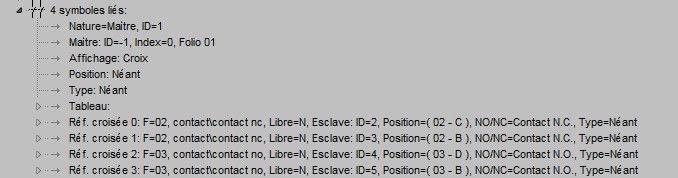

Symbole Maître bobine K1
- Nature: Maître: ID=1 : Ce symbole est maître. Son ID ( identifiant unique ) = 1.
- Maître: ID=-1, Index=0,Folio 01: Ces informations concernent le maître d'un esclave, donc à ignorer ici.
...
-
Réf. croisée 0: F=02, contact...: Liaison n°1: Contact NC sur le folio 02, position 02 - C.
- Puis les 3 autres références croisées...

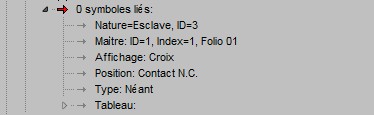

- Nature: Esclave, ID=3:
Ce symbole est esclave. Son ID ( identifiant unique ) = 3.
- Maître: ID=1, Index=1, Folio 01: Information concernant le mâitre de ce symbole:- ID = 1: ID ( identifiant unique ) du maître ( c'est donc bien
la bobine K1 du folio 01 )
- Index=1: c'est la Ref. croisée n°1 du maître ( qui indique bien que cet esclave à un ID = 3 )
- Folio 01: C'est le folio du maître: La bobine K1 est bien sur le folio 01.
Pour être valide, l'ensemble de ces informations doit être cohérents ( croisées / complémentaires ) entre le symbole maître et tous ses esclaves.En résumant:
- Le
maître doit déclarer des esclaves présents sur le schéma
et
- Ces esclaves doivent déclarer le ( même ) maître, avec le bon ID, le bon
Index, et le bon Folio.
L'analyse des liaisons non valide vérifie donc cette cohérence.
Symbole maître non trouvé (code refc02): Le symbole mâitre de ce symbole esclave est absent sur le schéma.
Non concordance de la liaison
(ID) (code refc03): La cohérence maître/esclave est fausse au niveau du paramètre ID.
Non concordance de la liaison (Index) (code refc04): La cohérence maître/esclave est fausse au niveau du paramètre Index.
Non concordance de la liaison (Folio) (code refc05): La
cohérence maître/esclave est fausse au niveau du paramètre Folio.
En cas d'erreurs
Il est
possible de les corriger, automatiquement, ou manuellement.
Important: Avant la correction automatique, il est fortement conseillé de:- Vérifier la pertinence des erreurs signalées,
- Sauver le Journal pour comparaison
ultérieure,
- Sauver le schéma.
Détail des corrections automatiques
Symbole maître non trouvé (code refc02): La liaison est supprimée, sur l'esclave, qui est donc libéré.
Non concordance de la liaison (ID
) (code refc03): Cette erreur n'est pas corrigée: Il faudra supprimer manuellement la liaison et la rétablir correctement. Ce choix oblige donc l'utilisateur à corriger correctement la liaison, ce qu'il est le
seul à pouvoir faire.
Non concordance de la liaison (Index) (code refc04): L'index est automatiquement corrigé.
Non
concordance de la liaison (Folio) (code refc05): Le folio est automatiquement corrigé.
Manuellement:
Plusieurs cas possibles:
- Les indications ( Tableau du maître & Position du maître ( Champ Valeur ) de l'esclave ) sont justes sur le schéma: Il est alors possible d'ignorer l'erreur.
- Ces indications sont fausses: Il est alors conseillé de refaire la liaison:- Supprimer la liaison maître/esclave,
- Redéfinir cette liaison.
- Supprimer les liaisons...Onglet Maître / Dialogue Modifier un symbole:

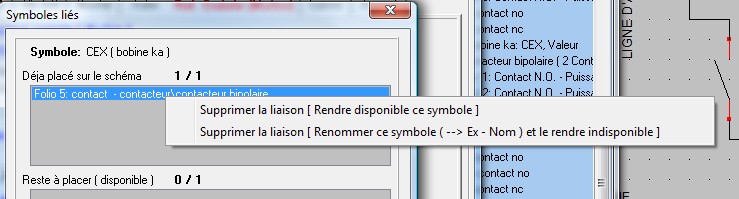

- Menu contextuel bouton droit, dialogue Symboles liés:
