Accès à ce dialogue: Palette Champ / Références croisées.
Permet de définir les paramètres pour la gestion des références croisées dans WinRelais (WinRelay). ( Inutile et non utilisé dans Winschem ).
Important:
Voir l'aide de WinRelais (WinRelay), ainsi que la documentation " WinRelais (WinRelay) - Doc Ref croisées " pour avoir les notions
de base sur les références croisées.Onglet Symbole lié
A remplir si le symbole est destiné à devenir Maître.
Permet de sélectionner les symboles liés à ce symbole. Ensuite dans WinRelais (WinRelay), il suffira de placer ces symboles sur le schéma. La liaison maître esclave est ainsi définie à la conception du symbole.
Voir Dialogue Sélectionner un symbole
Astuce: Un clic gauche sur une case permet de modifier le symbole sélectionné. Un clic droit ouvre ce
symbole, dans une nouvelle fenêtre.Sauver ( XLS ) : Permet de sauver le tableau aux formats XLS, XLSX, ODS...
Onglet Paramètre
A remplir si le symbole est destiné à devenir Maître.
Permet de définir les caractéristique du tableau qui s'affiche à coté du symbole. Ce tableau indiquant la position des symboles esclaves ( contacts ) placés sur le schéma.
Présentation des informations: Les symboles esclaves placés sont affichés dans un tableau, une croix ou une liste simple, à coté du symbole maître ( mais peut se déplacer dans WinRelais (WinRelay) ).
Style de trait : Style de trait pour le tableau.
Police: Police utilisée dans le tableau.
Onglet Contact
A remplir si le symbole est destiné à devenir Esclave.
Permet de spécifier le nombre et la nature des contacts du symbole. Classiquement, si le symbole à 2 broches, il ne comporte qu un seul contact. Dans ce cas, les numéros du contacts seront automatiquement les numéros des broches ( Dans le tableau, dans WinRelais (WinRelay) ).

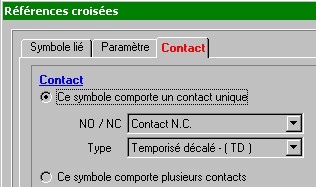

Ce symbole comporte un contact unique:
Il faut définir le contact NO / NC et le type ( puissance, temporisé...).
Les numéros des bornes du contact seront automatiquement les numéros des 2ères bornes du symbole. Classiquement, un tel symbole ne comporte que 2 bornes.
Exemple: Soit une bobine avec un contact NC temporisé décalé ( TD ).
Dans la croix, sous KM1, est donc affiché: 21-22 TD (01 -C ), dans la colonne NC.
Ce qui signifie:
21-22 : Numéro des bornes du contact. Ce numéro est automatiquement déterminé par WinRelais (WinRelay) ( = numéro des deux 1ères bornes du contact ). Ce numéro est ici visible ( Ce n'est pas obligatoire ).
TD : Temporisé décalé.
( 01 - C ) : Position du contact: Folio 01, Colonne C.
Ce symbole comporte plusieurs contacts:
Il faut définir la composition de chacun des contacts du symbole.
NO / NC : Type NO ou NC
Type : Puissance, temporisé...
Bornes: Numéro des bornes
Lors de l'utilisation de ce contact dans WinRelais (WinRelay), ces informations seront reprises dans le tableau. Le symbole étant composé de plusieurs bornes, WinRelais (WinRelay) ne " sait pas " la répartition des contacts entre les différentes bornes ( C'est pour cela qu il faut lui indiquer ).
Ajouter: Permet d'ajouter un nouveau contact.
Voir Dialogue Ajouter un contact.
Modifier: Permet de modifier le contact sélectionné.
Voir Dialogue Modifier un contact.
Supprimer: Permet de supprimer le contact sélectionné.
