Validité du symbole

Lors de l'enregistrement du symbole, WinSymbole (WinSymbol) controle le symbole. Les messages suivant peuvent apparaitre:

Important: Il est possible d'ignorer ces vérifications. L'utilisateur reste souverain.

          Pour Winschem et WinRelais (WinRelay):

Ce symbole comporte 2 broches de même numéro: Logiquement, chaque numéro de broche est unique.

L'origine du symbole n'a pas été positionnée: Cette origine permet de déplacer le symbole dans WinRelais (WinRelay) ou dans WINSCHEM.Il est courant de la mettre sur la broche 1, ou au milieu du symbole.

L'abréviation du symbole n'est pas définie: Cette abréviation est utilisée par WinRelais (WinRelay) ou par WINSCHEM pour numéroter les symboles ( R --> R1, R2, R3...etc...)

Ce symbole ne comporte aucune broche: Toutefois certains symboles, non destinés à un schéma peuvent n'avoir aucune broche ( Ex: Les symboles pour dessiner des algorigrammes ).

Certaines broches sont de longueurs nulles: Ces broches, si elles sont mal orientées ne permettent pas le fonctionnement correct des fonctions avancées de placement de fils dans WINSCHEM et WinRelais (WinRelay). ( Dans ces logiciels, un fil placé sur plusieurs symboles alignés est automatiquement coupé, ou un symbole placé sur un fil coupe le fil ).

Il faut donc que l'orientation ( haut, bas, droite, gauche, Dialogue Modifier une broche ) soit correctement définie.

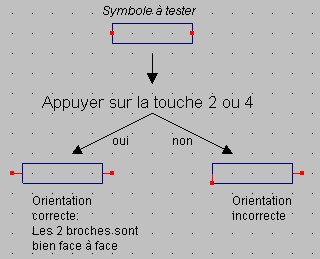

         Comment tester ?

Utiliser la touche 2 ( ou 4 ) pour mettre temporairement les broches à une longueur non nulle.
La touche 0 refixe la longueur des broches à 0.

Ce symbole comporte beaucoup de contours: Au dela de 1000 contours ( contours + contours fermés + arcs de cercle ) ce message d'avertissement est présent. Il est alors recommandé de simplifier le symbole: Est il vraiment utile d'avoir un graphisme si fidèle sur un schéma et/ou une vue armoire ? De plus, des symboles complexes ralentissent l'affichage ( surtout lors des déplacements ) dans Winshem, WinRelais (WinRelay) et WinArmoire (WinCabinet).

         Pour Winschem uniquement:

Information: Il est possible de supprimer ces avertissements: Option, onglet Avancée.

Ce symbole comporte des broches dont le type électrique n'est pas défini: Ce type électrique ( aucun, analogique, digital, digital CO, dialogue Modifier une broche ) est indispensable au simulateur winEcad.

Ce symbole est une sonde logique mais certaines de ses broches ne sont pas de type électrique 'Sonde digitale': Les sondes digitales, pour le simulateur WinEcad doivent être déclarée comme telle ( Dialogue Définir les caractéristiques, Champ spécial ) et n'avoir que des broches de type 'sonde digitale' ( Dialogue Modifier une broche ).

         Pour WinRelais (WinRelay) uniquement:

Information: Il est possible de supprimer ces avertissements: Option, onglet Avancée.

Ce symbole comporte des symboles liés dont certains sont identiques: Physiquement, cela est impossible.

Ce symbole comporte des symboles liés, mais l'origine du tableau des ref. croisées n'est pas positionnée: Classiquement le tableau des ref. croisées est positionnée dessous le symbole.

Important: Il est possible d'ignorer ces vérifications. L'utilisateur reste souverain...

          Autre optimisation:

Les contours de longueurs nuls sont supprimés.
