La gestion des marges ( des symboles )

Les marges des symboles permettent d'espacer les vues sur le rail:

 - Lors de la jointure des symboles sur un rail:Menu Contextuel Joindre les symboles.
 ( Commande Déplacer un objet / Se positionner sur un rail / Bouton Droit : Le menu apparaît )

 - Lors du placement automatique des vues. Depuis la Liste du matériel importé.

Par exemple, pour un matériel qui chauffe, on peut décider de toujours laisser 5 mm de chaque coté.

       Présentation

Un symbole a 4 marges. Elle sont normalement définies dans WinSymbole, à la conception du symbole, dialogue Définir les caractéristiques / Onglet Vue armoire ( Mais peuvent aussi se modifier dans WinRelais ou WinArmoire, ultérieurement ).

Information: Actuellement, les marges hautes & basses sont présentes mais non utilisées.

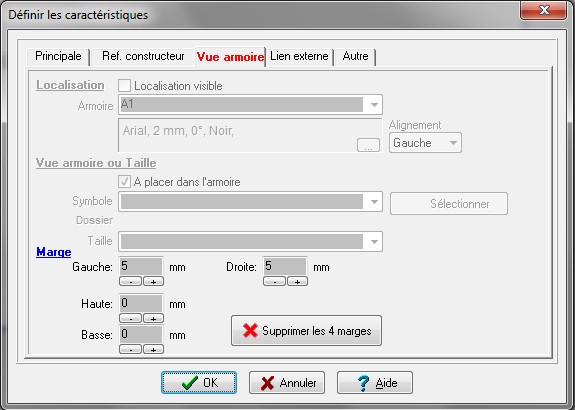

WinSymbole: Dialogue Définir les caractéristiques

Gestion

Puis dans WinRelais, lorsque ce symbole ( cette vue armoire ) est affectée à un symbole ( Dialogue Modifier un symbole / Onglet Vue armoire ), les marges sont recopiées.

Cette recopie est réalisée:

- Lors du l'utilisation du bouton Sélectionner, onglet Vue armoire,
- Lors de la sélection ( Bouton Sélectionner ) du produit 1, section Produit ( Base de donnée ), onglet Autre.

Si les marges recopiée ( de la vue armoire affectée ) sont différentes des marges éventuellement déjà définies, une confirmation est demandée.

Exemple: Extrait du schéma exemple: Pompe à eau: Dans l'armoire, Q2 ( Disjoncteur moteur ) ne doit pas toucher les autres matériels: Un espace de 2 mm sera laissé de chaque coté pour faciliter son refroidissement.

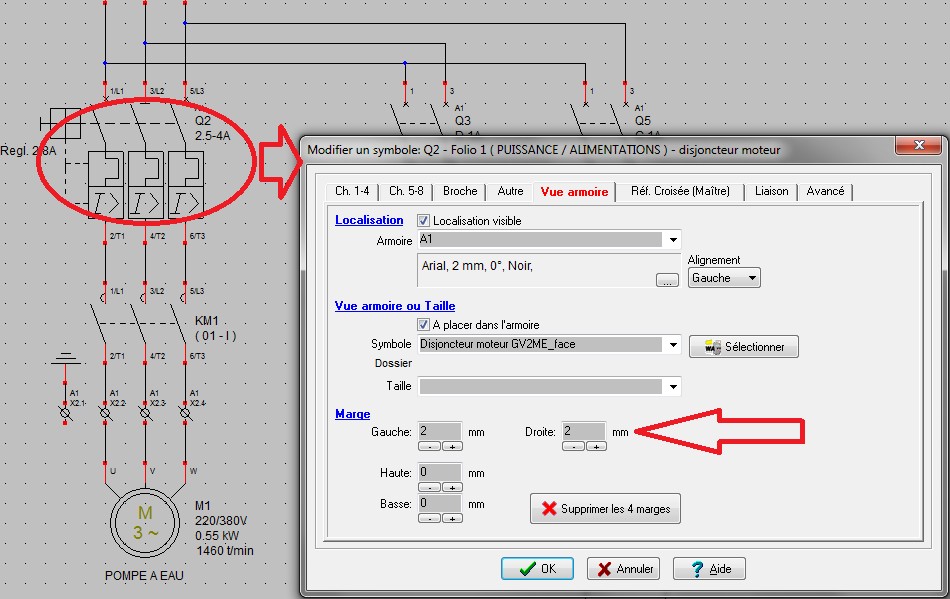

Vue armoire affectée dans WinRelais: Disjoncteur moteur GV2ME_face & 2 mm de marge G+D


Ensuite, lors du transfert vers WinArmoire ( Menu Optimisation de WinRelais ), le fichier WALI contient les marges définies.

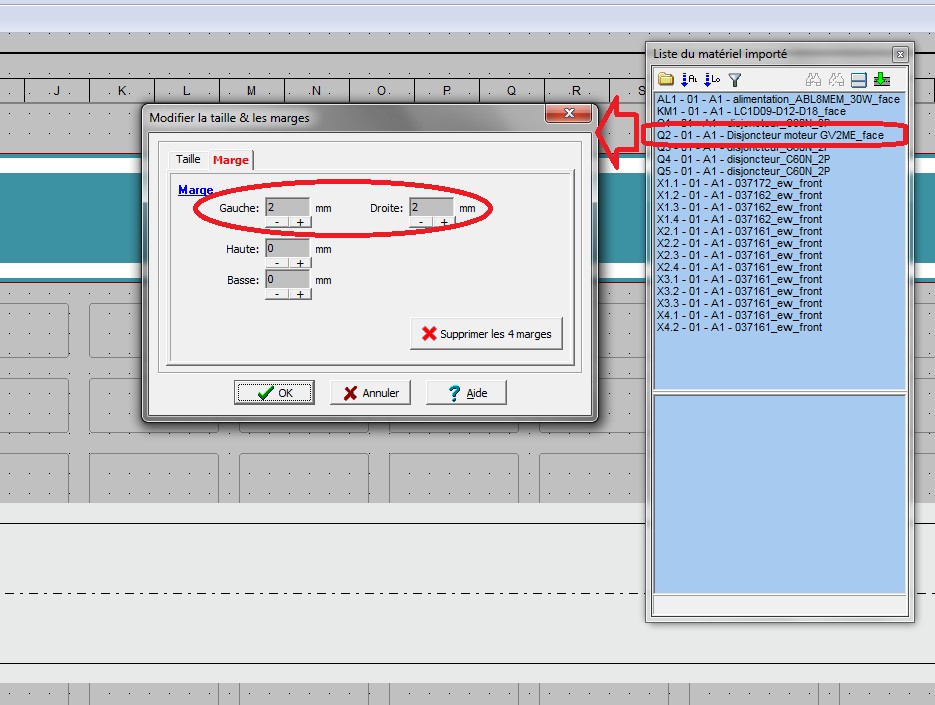

Dans WinArmoire, sur la Liste du matériel importé, il est possible de (re)modifier ces marges. Un clic droit sur la vue ouvre le dialogue Modifier la taille & les marges. Ce qui ce vérifie sur ici, à partir de la Liste du matériel importé.


WinArmoire: Marge de la vue de Q2

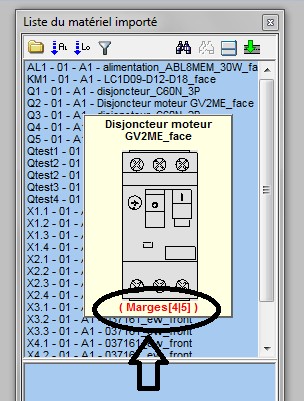

Pour information, les marges sont aussi affichées en rouge dans l'aperçu de la vue ( Bulle d'aide jaune ). Ici [4|5] = 4 mm à gauche, et 5 à droite.


Marges du disjoncteur moteur Q2

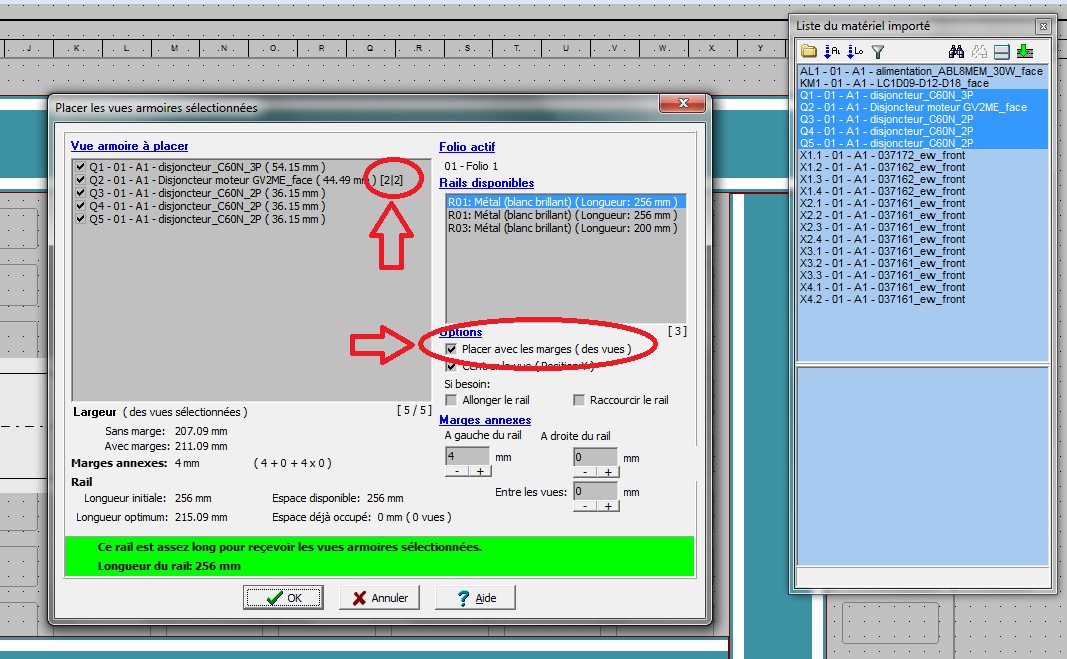

Si l'on décide de placer automatiquement les vues sélectionnées sur le rail, à partir de la Liste du matériel importé, ces marges sont alors affichées dans la liste des vues, et il faut décider de les prendre en compte, ou pas ( Case: Placer avec les marges ( des vues ) ).


Les marges G+D de 2 mm seront utilisées

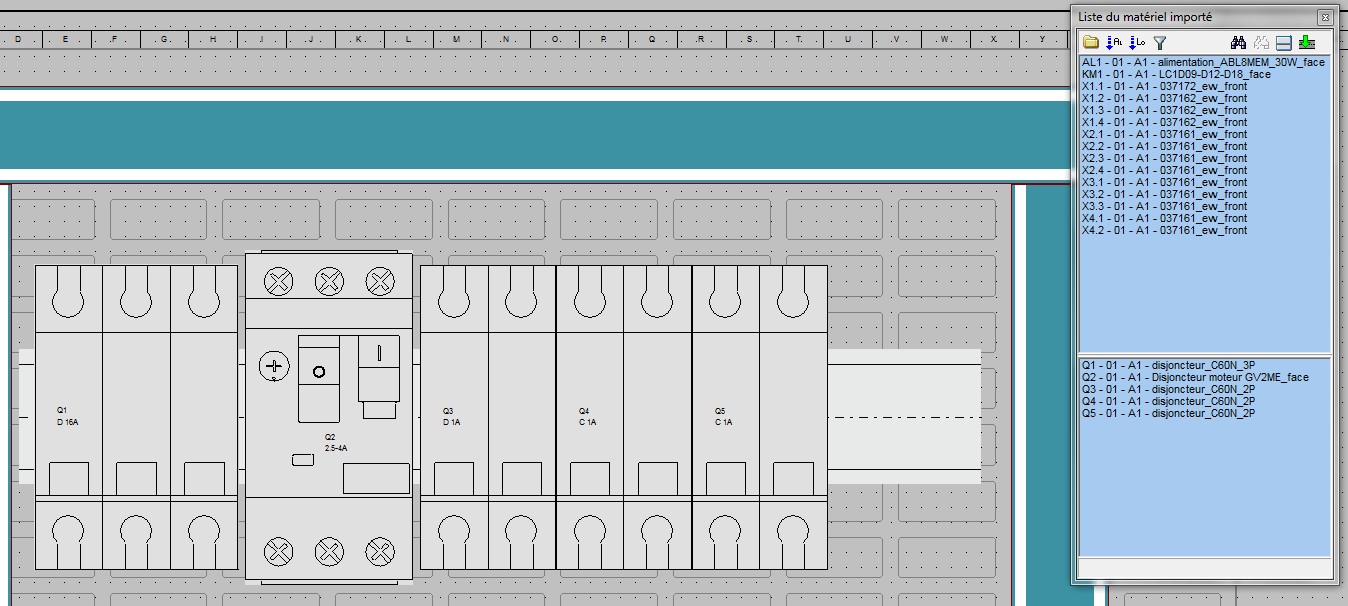

Au final, le matériel Q1 à Q5 est placé sur le rail, avec les marges définies: Q2 a bien 2 mm de chaque coté.


Le matériel Q1 à Q5 sur le rail

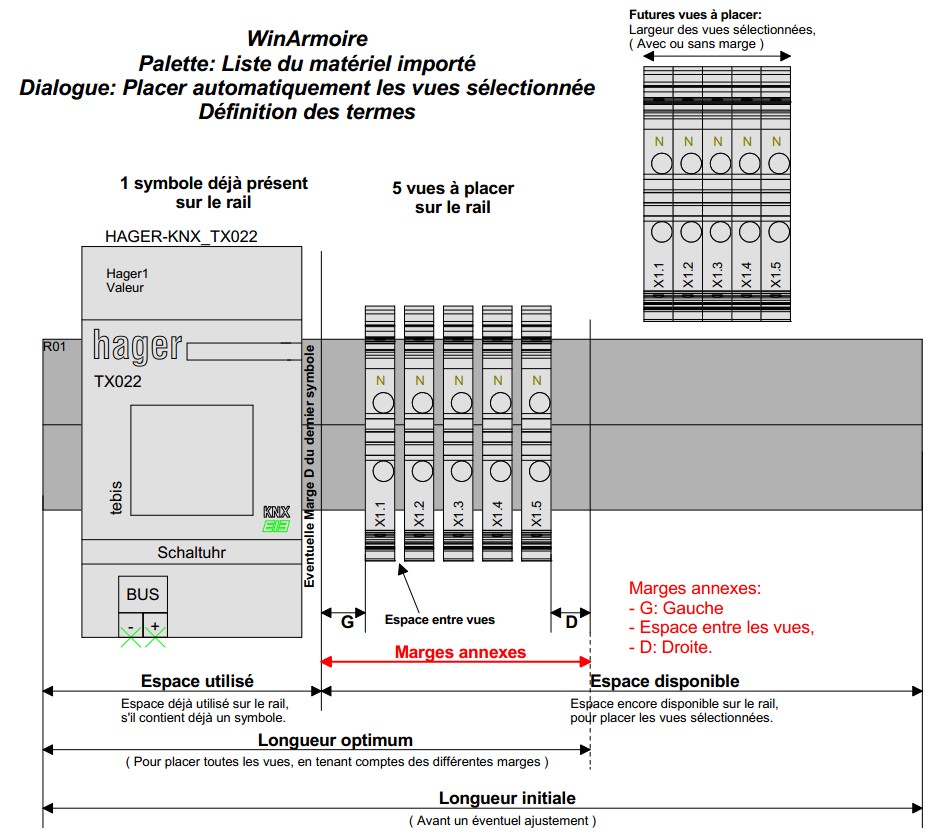

Avancé: Définition des termes

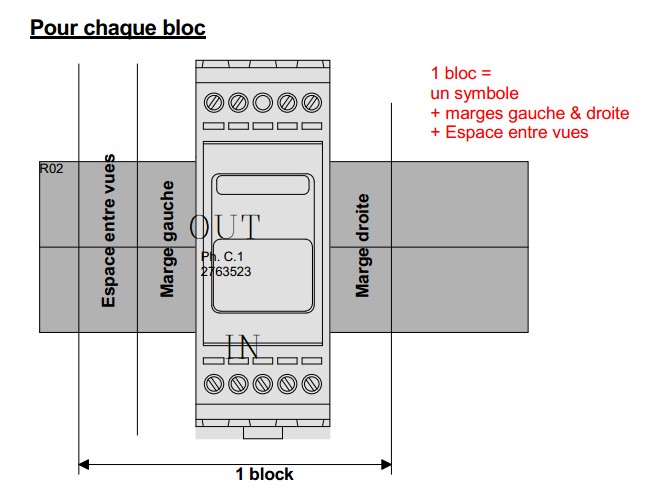

Définition des termes


Définition des termes ( suite )
