WinRelais

Dialogue : Placer ( ou Modifier ) un câble ( Définition )

Accès à ce dialogue: Commande Tracer & Définir un câble ( ou Définir & Placer un câble ).

Permet de définir ( ou modifier ) la définition d'un câble.

Voir aussi le document d'aide : Aide WinRelais 25 - Gestion des câbles dans WinRelais.pdf ( sur www.typonrelais.com )

Attention: Ne pas confondre les 3 types d'objets câbles:
- Câbles : Commande Placer un câble : ( Comme un conducteur, mais avec un trait plus épais ).

- Câbles ( Symbole Câble ) : Câbles dont le champ Spécial = Câble. Ces symboles sont donc présents dans la librairie.

Exemple de Symboles Câbles, dans la librairie

- Câbles ( Définition ) : Commandes : Tracer & Définir un câble : ou Définir & Tracer un câble :

Conducteur, câble & Câble ( définition )

Câble ( définition ) W1

Onglet Repère

Repère : Repère ( Nom ) du câble ( Exemple W1 ). Il peut être encadré. Sa police est modifiable.
Les autres câbles de même repère sont affichés en bas : Pour éviter les doublons ou poursuivre la notation d'un câble déjà existant.

Champs : 6 champs sont disponibles pour des informations complémentaires. Le libellé de ces champs est défini dans les Options / Onglet Câble ( Définition ).
Ces champs sont visibles ou non. Ils peuvent aussi servir lors de la génération du carnet de câble ( Définition ).

Type: 5 types ( dessin ) de câbles sont possibles : Simple / Rectangle / Blindé ( ellipse ) / Blindé ( Rectangle arrondi ) / Câble avec entrées & sorties.

Notation des brins: Permet de définir en un seul texte la notation des brins du câble. le tiret est obligatoirement utilisé comme séparateur.

Exemple : Notation de W7 = 1-2-3-4 : 4 brins, de 1 à 4.

Câble W7 de 4 brins de 1 à 4

La notation est manuelle ou automatique, à partir d'une base de donnés Câble ( WinRelaisCâble ) et d'un produit affecté ( Onglet Produit / Autre ).

Voir le document d'aide : Aide WinRelais 26 - WinRelaisBase & WinRelaisCable.pdf

 Repositionner les 6 champs : Repositionne les 6 champs à la position par défaut ( à coté du câble ).

Recopier sur les autres câbles de même repère : Recopie les 6 champs ( Texte, visibilité, police et alignement ) sur les autres câbles de même repère. Cette case est invisible si aucun câble de même repère n'est présent sur le schéma.

Aligner les champs sous le champ 1 / Sous le repère : Pour réaligner automatiquement les champs ( uniquement les champs visibles ).

Onglet Produit / Autre

Produit ( Base de données Câbles ): Permet de définir les produits associés pour le câble. Le produit 1, associé à la base de donné WinRelaisCâble, permet la notation automatique des brins ( Voir les documents PDF : Aide WinRelais 25 & 26 ). Le nombre de produits associés n'est plus limité depuis la version 2.4 ( 3 avant).

Recopier sur les autres câbles de même repère : Recopie les N produits associés ( classe & code ) sur les autres câbles de même repère. Cette case est invisible si aucun câble de même repère n'est présent sur le schéma.

Option : Proposer automatiquement les brins libres, à partir de la colonne Notation de la base de donnée Câble ( Produit 1 ) : Si une base de donnée est utilisée pour les câbles, les brins libres peuvent alors être automatiquement proposés à partir de la colonne notation ( = la notation complète de tous les brins du câble ) de la base de donnée. Le produit 1 sera utilisé.

  Voir le document d'aide : Aide WinRelais 26 - WinRelaisBase & WinRelaisCable.pdf

Option : Notation des brins: Vérifier à la fermeture de ce dialogue : Vérifie la cohérence de la notation du câble ( globale, sur le schéma entier ).

Extrémité: Tenant ou aboutissant. Utilisé lors de la génération des borniers avec les câbles avec entrées & sorties.

 Onglet Dessin

Trait : Epaisseur du trait principal du câble. Tous les autres traits seront identiques.

Taille du cadre : Le cadre ( facultatif ) contient le repère du câble. Sa taille est soit automatique ( selon la longueur du texte ), soit fixe ( manuelle ).

Repère des brins : Police des repères sur les brins. Option : Visible ou non. Texte en dehors : Le repère sera alors en dehors de l'ellipse ( plus clair ).

Trait principal : Couper au dernier brin : Le trait principal sera alors automatiquement coupé ( raccourci ) au dernier brin.

Option Trait principal : couper au dernier brin

Câble : Longueur du trait principal et du début ( si le repère est encadré ). Selon le type du câble, ces dimensions sont automatiques ou non.

Peigne : Dimensions du peigne, uniquement pour les câbles avec entrées & sorties.

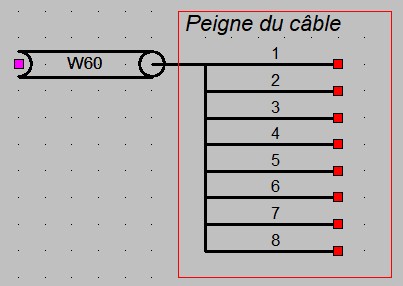

Câble avec peigne de 8 brins

 Onglet Avancé

Position des brins : Repositionner les brins : Permet de repositionner les brins du câbles sur les conducteurs.

A utiliser après un déplacement ou une suppression de conducteur par exemple.

Astuce: La commande Modifier un objet, par un clic droit sur le câble, ouvre un menu contextuel proposant la même fonction.

Modifier un objet / clic droit : Menu Contextuel : Repositionner les brins
