Symbole à plusieurs contacts

Note: WinRelais gère les symboles à plusieurs contacts depuis la version 1.3 ( nov 2002 )

Certains symboles comportent plus d'un contact: Exemple:


Ce contact en en fait composé d'un contact NO 11 – 14 , et d'un NC 11 – 12.
Si l'on souhaite que ces 2 contacts soit affiché dans la croix, il faut les déclarer

 - Soit à la conception du symbole, dans WinSymbole
 - Soit après avoir placer le symbole, dans WinRelais:

       A la conception du symbole, dans WinSymbole

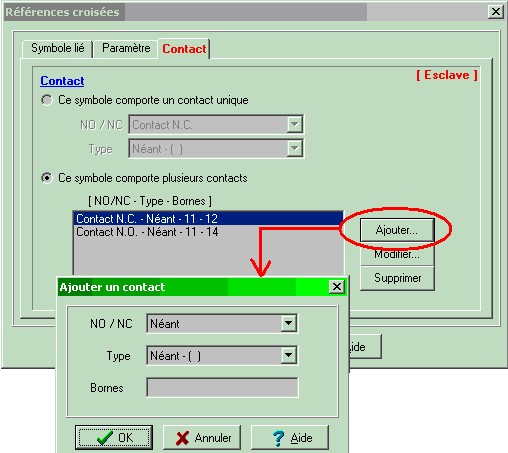

Commande Référence croisée, onglet Contact, Bouton Ajouter.


       Après avoir placé le symbole, dans WinRelais

Commande Modifier un symbole, Onglet Ref. Croisée (Esclave), Bouton Ajouter.



Trucs et astuces

- Il est préférable de définir les contacts à la conception du symbole, dans WinSymbole. C'est ainsi fait une fois pour toutes.

- Le nombre de contacts par symbole n'est pas limité.

- Pour afficher le numéro des contacts dans la croix, dans WinRelais: Commande Modifier – Cliquer sur la bobine maître, Onglet Réf. croisée ( maître ) – Case Afficher les numéros des contacts.

Il est donc possible de rajouter / supprimer / modifier les contacts d'un symbole dans WinRelais.
