Onglet: Génération DXF & DWG
Cet onglet permet la configuration et la génération d'un fichier DXF ou DWG.
( Les formats PLT, CGM et SVG sont également disponibles ).

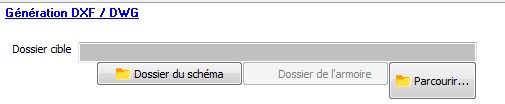

Génération DXF / DWG
Dossier cible : Dossier dans lequel les fichiers seront générés.
Dossier du schéma : Recopie le dossier du schéma XRS.
Dossier de l'armoire : Recopie le dossier de l'armoire WAVU.
Parcourir : Permet de choisir un autre dossier.
Dossier cible
Options : Exportation DXF ( et autres formats ) : Voir Dialogue Exportation DXF ( et autres formats ).
Formats DXF & DWG : Permet l'exportation à ces formats.
Exportation aux formats DXF & DWG

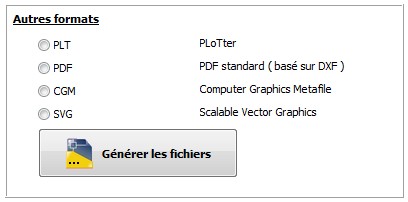

Autres formats : Permet la génération de fichiers aux formats PLT, PDF, CGM et SVG.
Exportation aux formats PLT, CGM et SVG
Note: Le format PDF généré ici sera " moins riche " et " moins fidèle " que la génération native, avec l'onglet Impression & génération PDF.
Au niveau technique, il sera basé sur une conversion DXF ( réalisée en interne ) et donc ne peut comporter que des objets ( entités / entity ) de type DXF.
