Dialogue : Placer ( ou modifier ) une entrée de câble

Accès à ce dialogue: Palette Nouveau / Placer une entrée de câble ou Commande Modifier un objet / Clic sur une entrée de câble.

Permet de définir les caractéristiques d'une entrée de câble.

Important: Un conducteur doit être relié à un câble par une entrée de câble, jamais directement. Un conducteur directement relié à un câble n'est pas considéré relié au câble.

       Onglet Entrée de câble

Nom : Ce nom permet d'identifier les entrées de câble. 2 entrées de câble de même nom sont reliées, même si elles ne sont pas sur le même folio.

Attention: Le nom des entrées de câble tient compte des majuscules et des minuscules. TGV est différent de TgV.

Pour faciliter la saisie, l'incrémentation est automatique: Si vous nommez la 1ère entrée de câble TRUC12, la suivante sera proposée à TRUC13, puis TRUC14... Bien sûr, ce n'est qu'une proposition.

Forme: Bus, bidirectionnelle, entrée ou sortie : Détermine la présence et/ou la forme de la flèche.

Taille : La taille de l'entrée de câble est 2 mm, 3 mm ou 4 mm. il s'agit de la taille de la flèche.

Flèche : Forme de la flèche.

Nom visible : Le nom peut être masqué ( à l'affichage )

       Onglet Couleur

Couleur ( du dessin ): Selon les options, imposée, du conducteur relié ou du câble relié.

Appliquer à : Cette entrée de câble, toutes les entrées de câbles du segment, ou à toutes les entrées du schémas.

       Placement d'une nouvelle entrée

Lors du placement des entrées de câble, la nouvelle entrée placée reprend les paramètres de la dernière entrée placée.

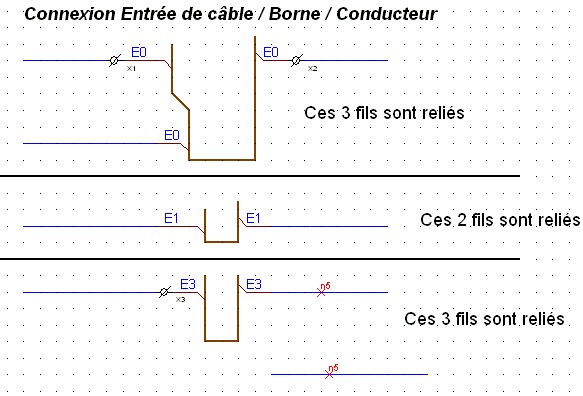

       Connectivité entre les entrés de câble, les bornes et les conducteurs

Les exemples suivant sont considérés correct par WinRelais, dans les vérifications VRE.
