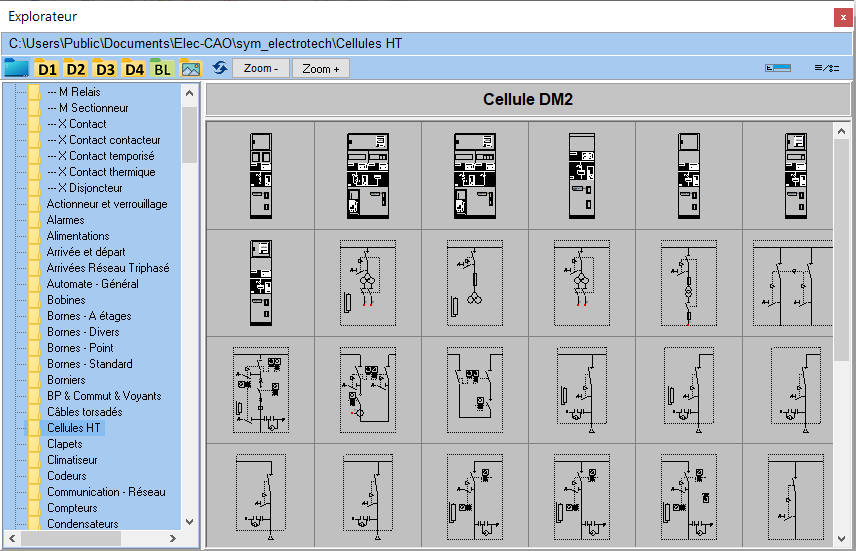

La palette Explorateur
Accès à cette palette: Menu Fenêtre / Afficher la palette / Explorateur
Propose un explorateur ( de fichiers ), et autorise le glisser/déposer des formats suivants, sur le schéma:
- Fichiers symboles XSY,
- Fichiers Bloc de schéma XRB ( Voir les commandes Sauver un bloc & Ouvrir un bloc ),
- Images BMP, JPG, PNG et SVG
Information: Cet explorateur permet l'accès à tout les dossiers de votre ordinateur. Alors que les dialogues Placer un symbole et Chercher un symbole ne proposent l'accès qu'aux dossiers D1 à D4 de la librairie ( Voir Les options / Onglet Dossiers ).
Les boutons D1 & D4 reprennent les dossiers de la librairie ( = Options / Onglet Dossiers ).
Le bouton Bl reprend le dossier des blocs de schéma XRB.
Le bouton Image = le dossier image de WinRelais et WinArmoire ( C:\Users\Public\Documents\Elec-CAO\image )
La palette Explorateur
NEMA / IEC : Filtre sur le nom des fichiers symboles XSY.
Zoom- / Zoom+ : Zoom, possible aussi avec la molette souris.
Taille No / ++ / -- : Taille du symbole lors de la pose ( si glisser / déposer ) : Normale, x2, ou /2.
Rechercher & Options de recherche
la recherche se déroule uniquement dans le dossier courant.
Option de recherche : Voir Dialogue Options de recherche.
