Gestion des bornes et borniers
WinRelais (WinRelay) permet une génération automatique des borniers,
à condition de respecter certaines règles sur le placement des bornes.
.P Croix en forme de + ( grand ) .p Croix en forme de + ( petit ) Ce schéma comporte 6 bornes, de X1.1 à X1.6.
Il est aussi possible de mettre de part et d'autre du bornier le matériel connecté ( Méthode Francaise uniquement). Voir Mise en place des bornes.
Les borniers sont générés selon la méthode Francaise, ou Suisse
Voir également:
Méthode Française: Dialogue
générer un bornier et Dialogue Modifier un bornier.
Méthode Suisse: Dialogue Générer un bornier et Dialogue Modifier un bornier.
Cas 1 : Vous ne voulez pas de génération automatique de vos
borniers
Dans ce cas, WinRelais (WinRelay) n'impose rien. Les bornes sont nommées comme bon vous semble. Il est ensuite possible de générer un bornier manuellement, et de renommer ses bornes. Il est
aussi possible d'utiliser des symboles borniers ( Dossier sym_electrotech1\== Borne ).
Cas 2 : Vous voulez une génération automatique de vos borniers
Il faut alors respecter des règles pour le nommage des bornes:
- Les symboles bornes doivent etre reconnus comme tel ( Champ "Spécial" = Bornes dans
WinSymbole (WinSymbol) )
Méthode Française
- Un
séparateur doit séparer le nom du bornier du numéro de la borne.
Exemple: X4.3 = Bornier X4, borne n° 3 ( ici, le séparateur est le point " . " )
Important: Lors de la génération automatique, les borniers générés n'ont plus de lien avec les bornes
présentes sur le schéma. Si une borne est ensuite supprimée, le bornier ne sera pas mis à jour. Il est donc conseillé de générer les borniers lorsque le schéma est fini.

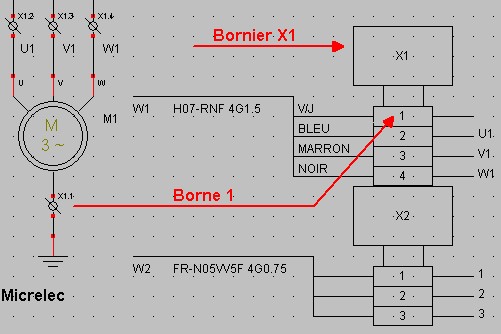

Les bornes X1.1, X1.2, X1.3 seront
sur le bornier X1 ( généré automatiquement ).
Ce bornier X1 aura donc 3 bornes: 1, 2 et 3.
Les bornes sont dans les dossiers sym_electrotech\borne et sym_electrotech\borne 1.
Dans WinRelais (WinRelay), les bornes sont dans les sous
dossiers "borne" et "borne1 ", du dossier sym_electrotech.
Astuce: Il est possible d'obtenir automatiquement, lors de la
génération automatique, une borne ayant un dessin " Terre ", il suffit d'utiliser la valeur de la borne ( Méthode française ) ou le champ 3 ( Méthode suisse ), avec un des mots réservés suivants: .terre, .X, .x, .P,
.p. Attention, il y a un point devant le mot réservé. Voir l'exemple illustré plus bas.
Méthode Suisse
Pour chaque borne ( = symbole borne ) placée sur le schéma:
- Le nom du symbole est le nom du bornier.
- La valeur du symbole est le numéro de la borne.
Exemple: Soit un symbole borne, avec : Nom = 1X1 et Valeur =
L1.Cela va alors générer une borne L1 sur le bornier 1X1.
Important: Un symbole est considéré " borne " si
son champ spécial est indiqué " borne (=court circuit )". Voir WinSymbole (WinSymbol), Dialogue Définir les caractéristiques.
Dans WinRelais (WinRelay), les bornes sont dans les sous dossiers "borne" et "borne1 ", du dossier sym_electrotech.
Astuce: Il est possible d'obtenir automatiquement, lors de la génération automatique, une borne ayant un dessin " Terre ", il suffit d'utiliser la
valeur de la borne ( Méthode française ) ou le champ 3 ( Méthode suisse ), avec un des mots réservés suivants:
Mot
réservé Dessin à l'intérieur de la borne
.terre Symbole Terre
.X Croix en forme de X
.x Croix en forme de x ( plus petite donc )

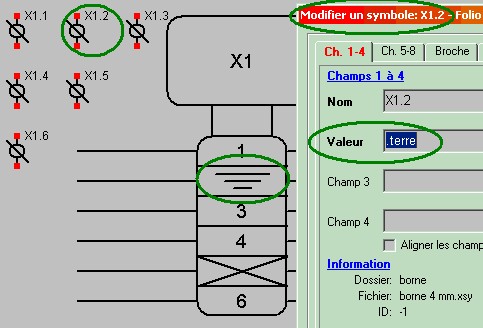

La borne X1.2 a pour
valeur le mot réservé " .terre ".
La borne X1.5 a pour valeur le mot réservé " .X "
Lors de la génération automatique:
Un bornier X1 de 6 bornes est
généré.
La borne X1.2 donne la borne 2 de X1, et est dessinée avec le symbole Terre.
La borne X1.5 donne la borne 5 de X1, et est dessinée avec un X.
Il est aussi possible d'indiquer de part et d'autre du bornier le
matériel connecté ( Méthode Francaise uniquement). Voir
Il est ensuite possible de modifier le
bornier seul ( Dialogue Modifier un bornier, les 3 premiers onglets ), ou de modifier les bornes et les symboles bornes correspondants (
Dialogue Modifier un bornier, onglet Avancé ).
