Dialogue : Générer un bornier


Accès à ce dialogue: Menu Optimisation / Générer / Bornier.

Permet de générer un ou plusieurs borniers, manuellement, ou automatiquement.

         Voir également:
La gestion des bornes et borniers.

Important: Lors de la génération automatique, les borniers générés n'ont plus de lien avec les bornes présentes sur le schéma. Si une borne est ensuite supprimée, le bornier ne sera pas mis à jour. Il est donc conseillé de générer les borniers lorsque le schéma est fini.

Information: Lors de la modification d'un symbole, si :
         - L
'option "Prévenir si 2 bornes ont le même nom" est cochée,
         - Il s'agit d'une borne,
         - Une borne de même nom éxiste déjà sur le schéma,
         Alors un avertissement est donné. Car normalement, il ne doit pas y avoir 2 bornes de même nom sur le schéma.


Onglet Manuel

Permet de générer un ( et un seul ) bornier, manuellement, sans lien avec les bornes présentes sur le schéma. Il est ensuite possible d'éditer ce bornier, commande
Modifier un objet, Dialogue Modifier un bornier.

Folio: Le bornier sera généré sur le folio choisi.

Un bornier par folio: Dans ce cas, un nouveau folio sera créé pour chaque bornier. Sinon, les borniers sont placés les uns à la suite des autres.

Position:
         - Origine du repère = Origine du bornier: L'origine du bornier se situe au sommet de l'entête sera lors confondue avec
l'origine du repère ( Touche O pour changer cette origine ).
         - En haut a gauche du folio.
         - Au centre du folio. Si le bornier est fractionné, c'est le bloc comportant l'entête qui sera centré dans le folio.

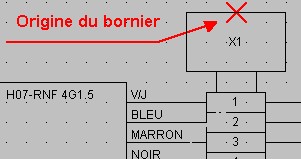

Origine d'un bornier


Un bornier peut se déplacer ensuite, comme tout objet,
commande Déplacer un objet.

Orientation: Horizontale ou verticale.

Nom: Nom du bornier.

Nombre de bornes: De 1 à 1000. Le fractionnement d'un bornier sur plusieurs folios est impossible. Un bornier peut se fractionner sur un même folio.

Borne ( Numéro ): Numéro de la 1ère borne + Numéro des bornes:
Permet de définir le nom des bornes, généré automatiquement:
Exemples:

         Numéro 1ère borne Nb de chiffre Résultat

         1 1 1, 2, 3, 4....
         1 2 01, 02, 03, 04...
         B1 3 B001, B002, B003...

Borne ( Position ): Définition des positions des bornes.
Vide: Aucune position ne sera inscrite ( les textes seront présents, mais vide ).
Numéro: Les position reprennent le numéro de la borne, avec éventuellement un préfixe.

Astuce: Les numéros & les positions seront ensuite modifiables, dans le dialogue Modifier un bornier.

         Onglet Automatique

Permet de générer automatiquement un ou plusieurs borniers, à partir des bornes présentes dans la schéma. Une borne dans le schéma = une borne sur un bornier.

Important: Un symbole est considéré " borne " si son champ spécial est indiqué " borne (=court circuit )". Voir WinSymbole ( WinSymbol ), Dialogue Définir les caractéristiques.
Dans
WinRelais ( WinRelay ), les bornes sont dans les sous dossiers "borne" et "borne1 ", du dossier sym_electrotech.

Folio: Définition du ou des folios sur lesquels les borniers seront générés.
Position: Position des borniers générés sur les folios. Voir Onglet Manuel, çi dessus, pour plus d'informations.
Orientation: Orientation, horizontale ou verticale, des borniers générés.

Borne:
Sur la borne, le nom ou le numéro du potentiel sera indiqué.
Information: Par défaut ( si pas de tri sur aboutissants ) les bornes sont triées par nom, même si c'est le numéro du potentiel qui est affiché.

Analyse des bornes:
Séparateur Nom / Numéro: Il faut sélectionner le séparateur utilisé dans les bornes. Classiquement, c'est le point. Exemple: XC.2 = borne 2 de XC.

Extraire: Toutes les bornes: Toutes les bornes seront extraites pour générer les borniers.
Extraire: Uniquement les borniers suivants: Indiquer ici les borniers à générer, séparé obligatoirement par une virgule, sans espace. Exemple: X2,XC,XP. Les bornes n'étant pas de ces borniers seront alors ignorées, et les borniers correspondant non générés.
Extraire: Uniquement le bornier suivant: Indiquer ici le bornier à générer, et l'intervalle des bornes à inclure. Les bornes non situées dans l'intervalle spécifié seront donc absentes du bornier généré.


Onglet Folio

Permet de sélectionner le ou les folios à prendre à compte dans la recherche des bornes.


Onglet Dimension

Permet de définir les dimensions des borniers générés.
Un bornier se compose d'un entête, et de bornes.
Le nombre de bornes est limité à 1000.
Le fractionnement d'un même bornier sur plusieurs folios est impossible.

Fractionnement d'un bornier:

- Nb de borne : Nombre de bornes, par bloc fractionné.
- Entre axe : Entre axe, en mm, entre 2 blocs.

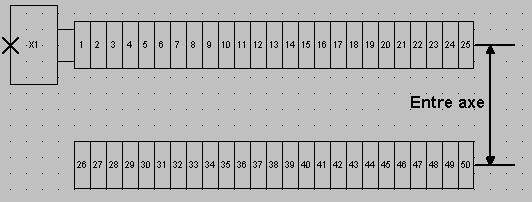

Exemple d'un bornier de 50 bornes fractionné en 2 blocs de 25 bornes.

         Onglet Aspect

Permet de définir l'aspect des borniers générés ( Trait, Police ).
Ces paramètres sont à définir pour l'entête et les bornes ( Numéro & Position ).

Borne (Numéro): Visibilité & Police des numéros des bornes.
Borne (Position): Visibilité & Police des positions des bornes.

Astuce: Ces paramêtres seront ensuite modifiables, dans le dialogue Modifier un bornier.


Options

Vis visible: Les vis sont visibles ou non. Dans ce cas, un carré, de dimensions h1, est rajouté devant chaque borne, avec une vis dedans.

Rectangle arrondi: L'entête et les bornes sont arrondis ou pas.

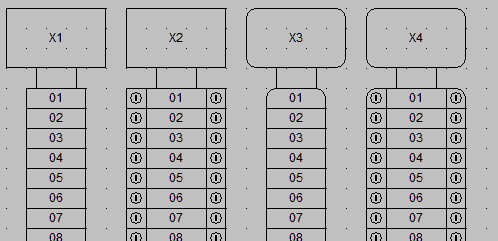

Exemple de borniers: Options Vis visible, Rectangle arrondi

Borne de fin: Permet d'avoir une borne supplémentaire:
          Vide : Pour mieux séparer des borniers qui se touchent.
          Terre: Borne de terre.


Onglet Action

Il est possible, en automatique, de générer ou de simuler ( pour contrôle uniquement donc ).

Action à réaliser:

Générer les borniers: Les borniers seront générés.

Supprimer: TOUS les folios borniers déjà présents: Permet de supprimer tous les folios borniers déjà présent. Cela permet de regénérer des nouveaux folios borniers en effacant les anciens ( déjà générés mais ne convenant pas ).

Attention: Les folios borniers sont alors supprimés. Le folio entier, pas uniquement le bornier. Un folio est considéré comme folio bornier si il comporte:
         - Aucun symbole
         - Au moins un bornier
         - Aucun tableau, aucune zone de texte, aucune note.
( Ce qui est le cas des folios borniers générés avec ce dialogue ).

Supprimer: Uniquement les folios contenants les borniers à extraire: Dans ce cas, seuls les folios contenant les borniers à extraire sont supprimés. Les borniers à extraire sont dans la liste Onglet Automatique / Extraire uniquement les borniers suivants. Il est donc possible de re générer XC, en supprimant le folio bornier contenant XC.

Précision: Cette fonction est faite pour fonctionner avec l'option "Un bornier par folio", onglet Automatique. Sinon, elle manque de sens. Mais il est toujours possible de supprimer manuellement des borniers ou des folios ( Menu Folio / Supprimer ).

Renommer les bornes pour trier par aboutissants ( Extérieur platine ): Dans ce cas, avant extraction des bornes et génération des borniers, les bornes du schéma seront renommées pour les trier, au niveau du bornier. Le journal propose alors un compte rendu détaillé du travail réalisé, et précise les bornes renommées.

         - Tri alphabétique selon les aboutissants: Tri par aboutissant ( ordre alphabétique ). Si 2 aboutissants sont identiques, WinRelais ( WinRelay ) trie alors sur le numéro de la borne de l'aboutissant.

         - Tri dans l'ordre du filtre " Nature des liaisons " ( Onglet Liaison ): Permet de placer les bornes sur le borniers dans l'ordre de son choix ( = L'ordre des abréviations du filtre ). Ce qui permet par exemple de placer les boutons poussoirs avant les voyants sur le bornier.

Exemple: Soit le filtre Nature des liaisons : M, S, H et une liste d'aboutissant H1,M1,M2,S1,S3,H2,M3,S2
Tri alphabétique --> H1,H2, M1,M2,M3, S1,S2,S3
Tri selon filtre M,S,H --> M1,M2,M3 S1,S2,S3, H1,H2
Tri selon filtre S,H,M --> S1,S2,S3, H1,H2, M1,M2,M3


Information: Ce processus est expliqué et illustré sur les schéma " Didacticiel - Four électrique 1.xrs " et " Didacticiel - Four électrique 2 .xrs ( voir folio 3 ). Ces schémas sont installé avec WinRelais ( WinRelay ).

Simuler et afficher le(s) bornier(s) trouvé(s): Les borniers ne seront pas générés. Seul le Journal est affiché, avec les borniers trouvés, et le détail de leurs bornes.

Détailler le journal: Le journal affiche en détail les borniers trouvés et leurs bornes, ainsi que les étapes intermédiaires, utiles surtout en cas de renumérotation des bornes et tri par aboutissants.

Rappel: Pour afficher le Journal: Touche P, ou Menu Fenêtre - Afficher le Journal


Onglet Liaison

Permet de définir les liaisons ( Câble ou conducteur ) à placer de chaque coté du bornier, en face de chaque borne.

Ajouter les liaisons devant les bornes: Placer on non ces liaisons.

Caractéristiques: Permet de définir les caractéristiques des câbles, ou des conducteurs, selon le choix éffectué. Voir Dialogue Conducteur. Un aperçu du choix réalisé est disponible.

Reprendre le type de conducteur (relié à la borne): Permet de reprendre automatiquement le type de conducteur relié à la borne ( symbole borne ), pour les liaisons placées devant les bornes du bornier. Si le type de conducteur est introuvable ( Exemple: Symbole borne non relié ) alors le type du conducteur sera le type défini par le bouton Caractéristique.

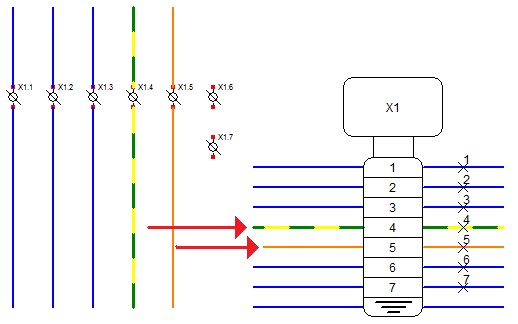

Exemple: Sur ce schéma, le conducteur relié au symbole borne X1.4 est de type Terre (bicolore vert/jaune). La liaison devant la borne du bornier, placée automatiquement lors de la génération automatique du bornier, reprend donc ce type Terre (bicolore vert/jaune).


Reprise du type de conducteur pour les liaisons devant les bornes


Information: Cette option n'est accessible que pour la génération automatique, et avec une nature de liaison de type Conducteur ( pas câble ).

Nature des liaisons: Câble ou conducteur.

Ajouter sur le conducteur:

Le numéro de la borne: Permet de placer automatiquement le nom de la borne sur le conducteur. Ce nom ( qui sera alors un numéro ) est placé au milieu du conducteur.

Le numéro de l'équipotentiel: Permet de placer automatiquement le numéro de l'équipotentiel sur le conducteur. Ce numéro sera placé au milieu du conducteur.

A droite / Dessous | A gauche / Dessus: Permet de choisir la position du numéro de la borne, ou du numéro de l'équipotentiel.

Un texte champ " Matériel connecté, via un bornier ": Un texte champ de cet nature sera alors placé sur le conducteur. Ce texte donne une indication sur le matériel connecté, via le bornier. Cela permet de choisir ce matériel dans une liste, plutôt que de le saisir à la main. Ce texte peut etre pré rempli.

Voir Dialogue Placer un texte pour comprendre le fonctionnement de ce champ.
Voir
Mise en place des bornes pour un exemple complet illustré.


Important: Le pré remplissage de ce texte n'est possible qu' avec l'option " Utiliser le nom de la borne " cochée ( Onglet Automatique ), pour le mode de génération automatique.

Précision technique : La case Pré remplir est dégrisée si les cases suivantes sont cochées:
[ Onglet Liaison ] : Ajouter les liaisons devant les bornes.
[ Onglet Liaison ] : Conducteur.
[ Onglet Liaison ] : Un texte champ " Matériel connecté, via un bornier ".
[ Onglet Automatique ] : Utiliser le nom de la borne.


         En mode manuel, ce pré remplissage est possible, mais
attention: Le nombre de borne n'est pas déduit des bornes présentes sur le schéma, car ce nombre de borne est alors indiqué par l'utilisateur, dans l'onglet Manuel. Donc si on demande 5 bornes et que il y a 6 bornes sur le schéma, le dernière sera oublié. Normal, il s'agit d'une génération manuelle. Si on veut une génération automatique, il faut utiliser l'onglet Automatique...


Intérieur platine : Cocher cette option permet la mise en place d’un champ texte « matériel connecté via un bornier » côté platine.


Extérieur platine : Cocher cette option permet la mise en place d’un champ texte « matériel connecté via un bornier » côté extérieur platine.


Pré-remplissage : Cocher cette option permet de compléter automatiquement les champs texte « matériel connecté via un bornier » en fonction des options de format et du filtre choisi.

Le format du pré-remplissage variera en fonction des choix de l’utilisateur. Dans l’option la plus complète on trouvera :
N°folio-Matériel-N°de la broche du matériel-N°équipotentielle. Le séparateur peut être choisi parmi :

Espace, point, tiret, 2 points, point virgule.

Exemple: 01-M1-U1-L2
         01 : N° de folio ;
         M1 : matériel relié à la borne ;
         U1 : N° borne de M1 reliée
         L2 : N° de l’équipotentielle
Dans ce cas le séparateur est le tiret.


Filtrage : Cocher cette option permet l’optimisation de l’option de pré-remplissage. En effet il permet à l’utilisateur de choisir les noms des symboles qui seront à l’extérieur de la platine.
Le filtre de base est : M,S,H

Les symboles dont l'abréviation est M, S et H seront placés dans les champs « extérieur platine ». Exemple : M1, M2, S10, H9. L'abbréviation est obtenue en retirant les chiffres du nom: Ex : S10 : Abréviation=S, indice=10. H9 : Abréviation = H, indice=9.

Le filtre est soit créé avec
l'assistant filtre, soit écrit manuellement.
Les filtres peuvent être sauvés dans un fichier d'extension FIL, dans le dossier Users\Public\Documents\Elec-CAO/wr-extension. Voir
Organisation des dossiers pour le détail et le contenu des dossiers.

Syntaxe du filtre de base: ( Ce filtre ne comporte que des abréviations de symboles )


Important: Séparer les abréviations des symboles par une virgule, pour composer ce filtre. Les espaces sont autorisés, mais ignorés en interne.

         L’utilisateur peut compléter le filtre de base :
Exemple : M,S,H,EV,ATU,X2

En plus des symboles M,S,H seront donc filtrés :
EV1,EV2….
ATU1, ATU2 ….
Le bornier X2 : Bornier extérieur à la platine qui peut se trouver dans le coffret d’une boite à bouton par exemple


Syntaxe du filtre " sauf ": ( Ce filtre ne comporte que des noms de symboles )


Ce filtre ne doit comporter que des noms entiers de symbole, et/ou des intervalles de symboles ( Utiliser 2 points pour définir un intervalle: Ex: K4..K7 ). Les abréviations de symbole sont interdites. Les espaces sont autorisés, mais ignorés en interne.

Exemple : S1, K2 , K4..K7, ce qui donne les symboles S1, K2, K4, K5, K6, K7.
K4..K7 : Intervalle = Tous les symboles entre K4 et K7. Les indices doivent être croissant: K7..K4 est incorrect.


Pour contrôler la bonne syntaxe des filtres

Lors du traitement, les filtres sont affichés dans le Journal, pour contrôle: Exemple :
         - Filtre de base : M, S, H
         - Sauf : S1, K2 , K4..K7
         Le Journal affichera alors ( extrait ) :

Utilisation d'un filtre:
Champ: Matériel connecté, via un bornier
Liste des symboles filtrés:
M
S
H

Utilisation d'un filtre "Sauf"
Champ: Matériel connecté, via un bornier
Liste des symboles filtrés "Sauf":
S1
K2
K4..K7: K4,K5,K6,K7


Information: Voir Mise en place des bornes pour un exemple complet illustré.

Distance Texte/Bornier: Distance entre le texte et le bornier. Si la case " Respecter obligatoirement " "est cochée, le texte dessous un bornier vertical ( Ext platine ) ou à gauche d'un bornier horizontal ( Int Platine ) sera alors justifié à droite pour respecter obligatoirement cette distance. Dans le cas contraire, le texte est justifié classiquement à gauche.

Exclure si "[non défini]": Si un tenant ou un aboutissant ne peut être défini ( absent, ou selon les filtres ), il devient " [non défini] ". Si cette option est cochée, un tenant ou un aboutissant non défini n'est donc pas mis en place, sur la liaison devant le bornier.
