Un carnet de câble est un tableau, qui ne reprend que les symboles Câble.
Attention: Un symbole est un symbole câble si son champ " spécial " est égal à Câble.
Cela se définit à la création du symbole ( Dans WinSymbole ( WinSymbol ) / Définir les caractéristiques ) mais peut aussi se
modifier dans WinRelais ( WinRelay ) ( Dialogue Modifier un symbole / Onglet Autre ).Exemple

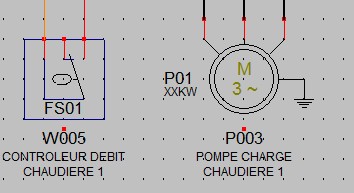

Sous les éléments à relier par un câble, on place un symbole câble.
Les caractéristiques du câble sont renseignées dans les différents champs du symbole.

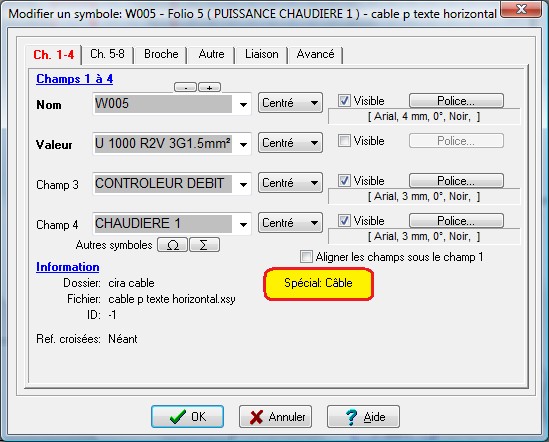

Remarquer que ce symbole est bien un symbole
Câble ( Information dans le cadre rouge ).

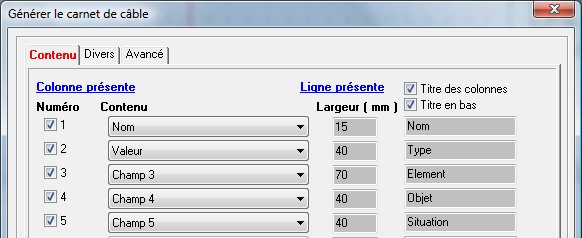

Ces champs sont ensuite utilisés pour générer le carnet de câble:

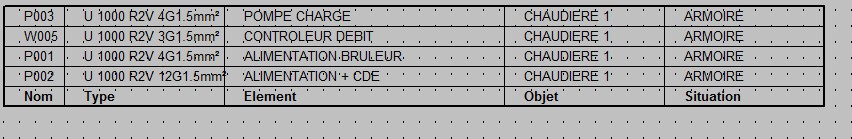

Après génération, le carnet suivant est obtenu:
Gestion des doublons, lors de la génération
L'avis d'un professionnel sur ce point:
"Le carnet de câbles sert à nos monteurs de carnet de tirage de câbles.
Si plusieurs brins d'un câble sont séparés sur plusieurs folios:
1 - On peut mettre plusieurs fois le même numéro sur différents folios, et qu'il apparraîsse plusieurs fois sur le carnet de câbles, au risque que ce câble soit tiré plusieurs fois.
2 - On peut le mettre une seule fois (ou plusieurs fois et grouper en une seule ligne dans le carnet de câbles), mais on ne sait plus où sont les autres brins sur le schéma. Si le câble commence au folio 20, où est la suite?
3 - On peut mettre tous les brins du câble sur le même folio, voire le folio à la suite s'il ne rentre pas (plus facile pour le câblage sur le chantier).
Nous avons donc opté pour la solution n°3. Toutefois, il arrive bien que nous utilisions l'option 2, même si je pense que c'est la pire des trois. En utilisant la 1, et en générant un carnet de câble trié par numéro, les lignes seront à la suite, et les monteurs verront que c'est le même câble, avec le même tenant et le même aboutissant. Il y a toujours un risque.
C'est également le fait que nous n'utilisons pas les borniers qui rend le "partage" des câbles plus difficile."
