Accès à ce dialogue: Commande Modifier un objet / Clic droit sur une broche d'un symbole.Voir aussi La constitution d'un symbole.
Orientation, Nom et Numéro
Orientation: Permet de définir l'orientation d'une broche: Haut, bas, droite ou gauche.
Astuce: Lorsque la broche est sous le curseur de la souris, Après le fermeture du
dialogue, le bouton droit permet de la faire tourner de 90°.Nom: Permet de définir le nom, et la police de ce nom ( Nom, taille, style, couleur, orientation...)
Numéro: Permet de définir le numéro ( qui peut contenir des lettres. Ex A1 ), et la police de ce numéro ( Nom, taille, style, couleur, orientation...)
Rappel: Les numéros et les noms des broches peuvent se modifier et se déplacer dans
WinSymbole ( WinSymbol ) et dans WinRelais ( WinRelay ).
Longueur, Dessin et Type
Longueur: 3 longueurs existent: Nulle, courte ( 4mm ), ou normale ( 8 mm ).
Astuce: Les touches
0, 4 et 8 permettent de changer les longueurs de toutes les broches.Dessin: Il existe 5 dessins: Simple, Négation, Horloge, Horloge + Négation et alimentation. Pour le type Alimentation, le nom de la broche sera proposé en italique.
Type: Entrée, sortie, ou neutre. Permet d'avoir une information sur la nature de la broche. Ce renseignement est utilisé lors des rotations des symboles, et des effets miroir, pour un dessin correct de la broche.
Permutation
Permet de permuter la broche actuelle avec une autre broche du même symbole. il faut sélectionner les éléments à permutter ( Nom, Numéro...)
Avancé
Type de priorité: Permet de définir une broche prioritaire, pour définir le matériel connecté via un bornier, lors de la génération automatique de bornier, avec le logiciel WinRelais ( WinRelay ). La broche ainsi marquée désigne LE matériel connecté ( = Le symbole ) à la borne la plus proche ( Sur le même potentiel ).

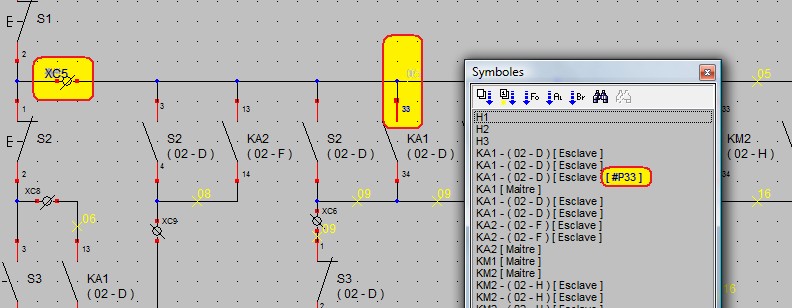

Sur le schéma, cette broche sera plus épaisse, et dans la liste des symboles ( Touche F12 ), une indication est ajouté après le nom du symbole ( [ #PXX ] ).
Astuce: Il est aussi possible d'éditer collectivement les broches, voir le dialogue Modifier un symbole, onglet Broche,
dialogue Numéro & Nom.
