Dialogue : Méthode de numérotation


Accès à ce dialogue: Menu Optimisation / Numéroter le schéma.

Ce dialogue permet d'enregistrer des profils de numérotation, pour ensuite pouvoir les retrouver rapidement, lors de la pose des numéro ( commande
Placer un numéro ) et ainsi faciliter le repérage des conducteurs ( fils ).

Exemple: CA0B, CA1B, CA2B, CA3B...etc...

Concernant les méthodes de repérage des conducteurs ( fils ), voir
Les styles de repérage.




Onglet Fichier

Fichier: Nom du fichier d'extension STN ( STyle de Numérotation ) , qui permet de sauver une méthode de numérotation.
Nom: Nom donné à la méthode ( Ce n'est pas obligatoirement le nom du fichier ).

Ouvrir: Permet d'ouvrir un fichier STN. Par défaut ces fichiers sont situés dans c:\program files\WinRelais ( WinRelay )\wr-extension.
Enregistrer: Permet d'enregistrer le fichier STN en cours.
Enregistrer sous: Permet d'enregistrer le fichier STN en cours, en le renommant.
Supprimer: Permet la suppression du fichier STN.

Effacer: Efface la méthode de numérotation affectée au schéma ( Le fichier STN n'est pas modifié il n'est plus utilisé ).

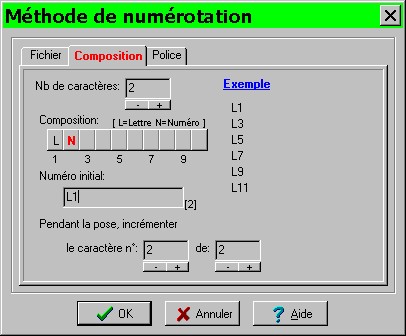

Onglet Composition

Nom: Nom du style.
Nombre de caractère: Nombre de caractère du numéro résultat ( 6 max ).
Composition: Numéro ( N ) ou Lettre ( L ). Le bouton avec le texte rouge indique le caractère incrémenté lors de la pose.
Numéro initial: Numéro de départ pour la numérotation. Pour les numéros à 2 chiffres, il faut utiliser un point d'exclamation ( ! ) pour séparer chaque caractère. (Ex: A!10!D = A, 10 et D, alors que AD10 = A, 1, 0 puis D ). Le chiffre entre crochet à droite indique le nombre de caractères déjà saisis.
Incrémenter: Rang du caractère à incrémenter durant la pose.
De: Valeur de l'incrément ( 1 par défaut, donc L1, L2, L3...si 2, alors L1, L3, L5...)
Exemple: Donne un exemple sur les 6 premiers repères, avec les réglages choisis.


Onglet Police

Bouton
Police: Police du numéro, lors de la pose.

Ces informations sont sauvées dans un fichier d'extension STN, placé dans le dossier Users\Public\Documents\Elec-CAO\wr-extension.Voir également
Organisation des dossiers. C'est le rôle des boutons Ouvrir, Enregistrer, Enregistrer sous et Supprimer.


Un exemple complet

Prenons l'exemple d'un circuit de puissance avec un moteur triphasé :

Le repérage typique est U1,V1,W1pour le premier moteur,
U2,V2,W2 pour le second moteur.

Ce sont donc les lettres qui doivent incrémenter de façon alphabétique, les numéros indiquant le numéro de chaque moteur.

WinRelais ( WinRelay ) permet avec ce dialogue d'enregistrer les paramètres du style de numérotation voulu.

Utilisation


Dans le champ
Nom donner un nom évocateur au nouveau style, par exemple "puissance moteu" ;



Dans le champ Nb de caractères inscrire 2,sachant que le repérage doit se faire avec 2 caractères.



Avec les boutons
Composition, sélectionner comme premier caractère L (comme Lettre) et N (comme Numéro), ce qui indique que le repérage sera fait : Lettre-Numéro.



Dans le champ " Numéro initial " inscrire U1 ,sachant que c'est avec ce repère que débutera la numérotation des conducteurs ( fils ).



Dans le champ
Pendant la pose incrémenter inscrire 1 pour indiquer que c'est le premier caractère (la lettre dans cet exemples) qui doit incrémenter de façon alphabétique.



Cliquer sur
Enregistrer et donner un nom à ce style... par exemple U1.stn
Ensuite, cliquer sur Ok.

Cliquer ensuite sur le bouton , (Commande
Placer un numéro ), et cliquer sur
le premier conducteur ( fil ) du moteur.

La boîte de
dialogue Placer un numéro s'ouvre :



Cliquer sur
Personnalisée puis sur Modifier pour aller chercher le style précédemment enregistré.

Sélectionner ensuite l'onglet Numéro:



Le premier repère qui sera mis sur le conducteur ( fil ) apparaît : ici U1.

Cliquer sur Ok.



Le repère U1 est mis sur le premier conducteur ( fil ) du moteur.
Cliquer sur le deuxième conducteur ( fil ) du moteur,puis sur Ok et le repère U2 est mis sur le deuxième conducteur du moteur.

Continuer ainsi pour le repère U3.
