Intégration des données de la base sur le schéma


Les champs des symboles peuvent afficher les données de la base de donnée.


Introduction

Cette fonction permet d'intégrer et de visualiser sur le schéma les données des produits sélectionnés pour chaque symbole.
Ainsi peuvent être affichées les références des produits sélectionnés, ou toute autre valeur que vous aurez au préalable paramétrée dans WinRelaisBase ( WinRelayBase ).

Pour exemple, pour un disjoncteur, vous pourrez afficher sur le schéma sa référence, mais aussi son calibre (ex: 10A), sa courbe (ex: courbe C), son modèle (ex: iC60N), son ICC (ex: 10kA), ou toute autre information que vous jugerez utile de faire apparaitre sur le schéma.
Vous pourrez donc détecter immédiatement si le produit sélectionné est bien adapté aux caractéristiques générales.

En paramétrant les champs de vos symboles grâce à WinSymbole ( WinSymbol ), ces valeurs seront affichées automatiquement dès que vous sélectionnerez le/les produits associés à celui ci.


Pré requis

La base de donnée des produits ( Fichier MDB ) doit être configurés et la connexion de cette base doit être activée au lancement de WinRelais ( WinRelay ). Ce qui se configure dans le
dialogue Générer la nomenclature / Onglet WinRelaisBase ( WinRelayBase ).


Fonctionnement

Tout se passe dans le
dialogue Modifier un symbole.

1 - Onglet Autre : Affecter un ( ou 2, ou 3 ) produit(s) à ce symbole.
2 - Onglet Champs 1 à 4 ou Champs 5 à 8, dans le champ désiré, il faut définir le produit à utiliser, et la colonne voulue.

Syntaxe: #<Index_produit>#<Nom_colonne>

Avec:
Le caractère # sépare les informations,
Index_produit: Index du produit, de 1 à 3,
Nom_colonne: Nom de la colonne, en majuscule ( voir
Glossaire: base de donnée ).

Exemples:
#1#SERIE : Produit n°1, colonne SERIE
#2#DESCRIPTION : Produit n°2, colonne DESCRIPTION

Pour faciliter la saisie, une aide est proposé: Dès que #1 ( ou #2, #3 ) est saisi, une liste déroulante s'ouvre pour saisir facilement le nom de la colonne.


3 - Le champ est alors remplacé par la donnée, extraite de la base de donnée ( fichier MDB )

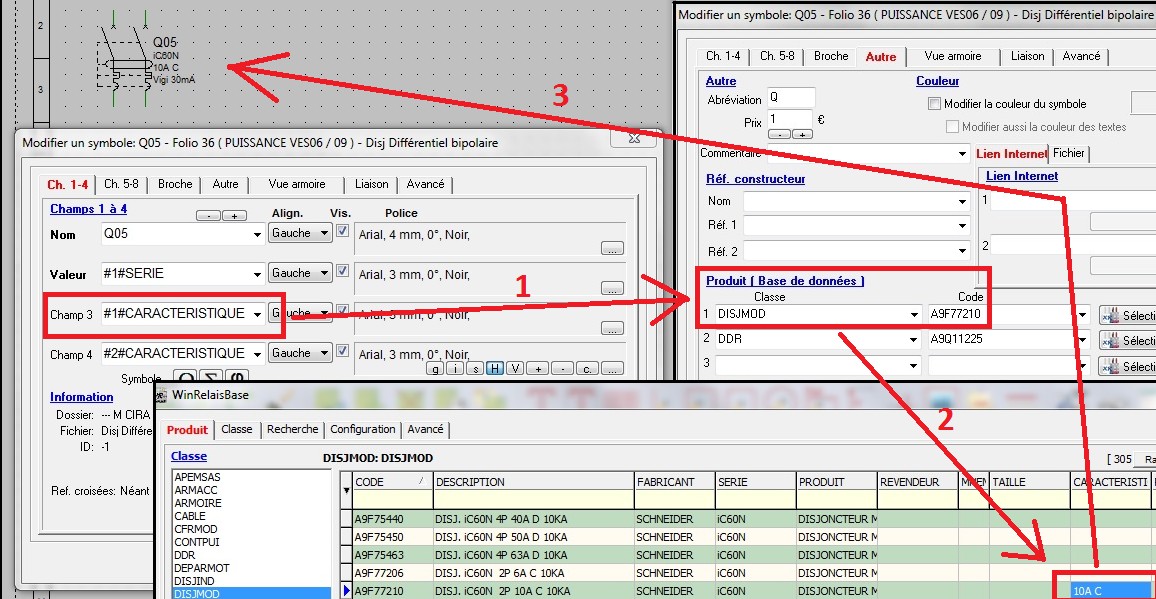

Un exemple illustré

Ici le champ 3 du disjoncteur Q05 indique son ampérage ( 10A C) extrait de la base de donnée.

1 - Le champ 3 est : #1#CARACTERISTIQUE ( produit n°1; colonne CARACTERISTIQUE)
2 - Onglet Autre: Le produit n°1 est DISJMOD / A6F77210
3 - Pour ce produit, dans la base de donnée, la colonne CARACTERISTIQUE contient 10A C
Cette valeur est donc affichée sur le schéma, à la position du champ 3 du symbole.
