Dialogue Définir un câble ( Définition )


Accès à ce dialogue: Commande Tracer & Définir un câble ( ou Définir & Placer un câble ).

Permet de définir ( ou modifier ) la définition d'un câble.

Voir aussi le document d'aide : Aide WinRelais (WinRelay) 25 - Gestion des câbles dans WinRelais (WinRelay).pdf.


Attention: Ne pas confondre les 3 types d'objets câbles:

- Câbles :
Commande Placer un câble : ( Comme un conducteur, mais avec un trait plus épais ).

- Câbles ( Symbole Câble ) : Câbles dont le champ Spécial = Câble. Ces symboles sont donc présents dans la librairie.

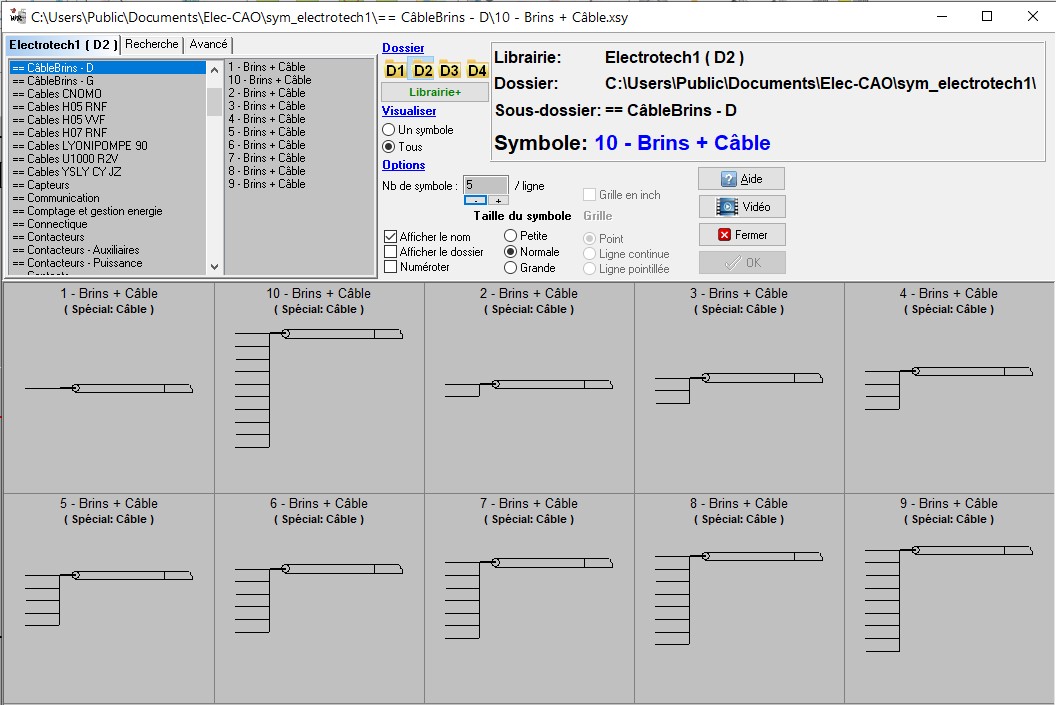

Exemple de Symboles Câbles, dans la librairie

- Câbles ( Définition ) : Commandes : Tracer & Définir un câble : ou Définir & Tracer un câble :



Conducteur, câble & Câble ( définition )



Câble ( définition ) W1

         Onglet Repère

Repère : Repère ( Nom ) du cable ( Exemple W1 ). Il peut être encadré. Sa police est modifiable.
Les autres câbles de même repère sont affichés en bas : Pour éviter les doublons ou poursuivre la notation d'un câble déjà existant.

Champs :
6 champs sont disponibles pour des informations complémentaires. Le libellé de ces champs est défini dans les Options / Onglet Câble ( Définition ).
Ces champs sont visibles ou non. Ils peuvent aussi servir lors de la génération du carnet de câble ( Définition ).

Type: 5 types ( dessin ) de câbles sont possibles : Simple / Rectangle / Blindé ( ellipse ) / Blindé ( Rectangle arrondi ) / Câble avec entrées & sorties.

Notation des brins:
Permet de définir en un seul texte la notation des brins du câble. le tiret est obligatoirement utilisé comme séparateur.

Exemple : Notation de W7 = 1-2-3-4 : 4 brins, de 1 à 4.




Câble W7 de 4 brins de 1 à 4

La notation est manuelle ou automatique, à partir d'une base de donnés Câble ( WinRelaisCâble ) et d'un produit affecté ( Onglet Produit / Autre ).

Voir le document d'aide : Aide WinRelais (WinRelay) 26 - WinRelaisBase (WinRelayBase) & WinRelaisCable.pdf

Repositionner les 6 champs : Repositionne les 6 champs à la position par défaut ( à coté du câble ).

Recopier sur les autres câbles de même repère : Recopie les 6 champs ( Texte, visibilité, police et alignement ) sur les autres câbles de même repère. Cette case est invisible si aucun câble de même repère n'est présent sur le schéma.



Onglet Produit / Autre

Produit ( Base de données Câbles ): Permet de définir 3 jusqu'à 3 produits pour le câble. Le produit 1, associé à la base de donné WinRelaisCâble, permet la notation automatique des brins ( Voir les documents PDF : Aide WinRelais (WinRelay) 25 & 26 ).


Recopier sur les autres câbles de même repère : Recopie les 3 produits ( classe & code ) sur les autres câbles de même repère. Cette case est invisible si aucun câble de même repère n'est présent sur le schéma.

Option : Proposer automatiquement les brins libres, à partir de la colonne Notation de la base de donnée Câble ( Produit 1 ) :
Si une base de donnée est utilisée pour les câbles, les brins libres peuvent alors être automatiquement proposés à partir de la colonne notation ( = la notation complète de tous les brins du câble ) de la base de donnée. Le produit 1 sera utilisé.

          Voir le document d'aide : Aide WinRelais (WinRelay) 26 - WinRelaisBase (WinRelayBase) & WinRelaisCable.pdf

Option : Notation des brins:
Vérifier à la fermeture de ce dialogue : Vérifie la cohérence de la notation du câble ( globale, sur le schéma entier ).

Extrémité:
Tenant ou aboutissant. Utilisé lors de la génération des borniers avec les câbles avec entrées & sorties.


Onglet Dessin

Trait :
Epaisseur du trait principal du câble. Tous les autres traits seront identiques.

Taille du cadre :
Le cadre ( facultatif ) contient le repère du câble. Sa taille est soit automatique ( selon la longueur du texte ), soit fixe ( manuelle ).

Repère des brins :
Police des repères sur les brins. Option : Visible ou non. Texte en dehors : Le repère sera alors en dehors de l'ellipse ( plus clair ).

Trait principal
: Couper au dernier brin : Le trait principal sera alors automatiquement coupé ( raccourci ) au dernier brin.


Option Trait principal : couper au dernier brin


Câble :
Longueur du trait principal et du début ( si le repère est encadré ). Selon le type du câble, ces dimensions sont automatiques ou non.

Peigne :
Dimensions du peigne, uniquement pour les câbles avec entrées & sorties.

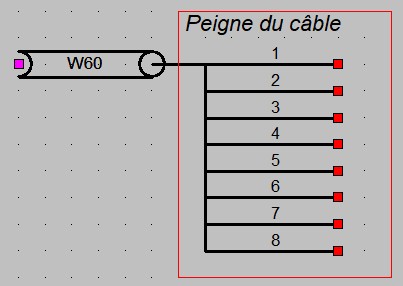

Câble avec peigne de 8 brins



Onglet Avancé

Position des brins :
Repositionner les brins : Permet de repositionner les brins du câbles sur les conducteurs.

A utiliser après un déplacement ou une suppression de conducteur par exemple.

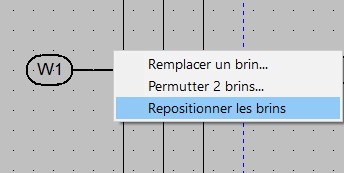

Astuce: La commande Modifier un objet, par un clic droit sur le câble, ouvre un menu contextuel proposant la même fonction.


Modifier un objet / clic droit : Menu Contextuel : Repositionner les brins
