Il suffit alors de cliquer sur le conducteur ( fil ), à l'endroit où l'on souhaite placer le numéro.
Si cet équipotentiel a déjà un numéro, ce numéro est automatiquement placé.
Si cet équipotentiel n'a pas encore de numéro, le dialogue Placer un numéro s'ouvre, pour saisir un nouveau numéro. Un nouveau numéro est proposé. Il est possible de passer outre. Si un numéro déjà existant est alors indiqué, un avertissement le signalera.
Important: Selon l'option " Un même numéro sur 2 conducteurs distants = 1 liaison " ( Options /
Onglet Numéro ), 2 conducteurs portant le même numéro sont reliés ou non, même sans liaison physique ( jonction, renvoi de folio, bornes...).Exemple

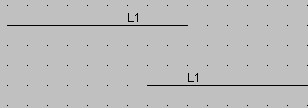

Avec cette option cochée : Ces 2 conducteurs sont reliés car ils ont le même numéro: Un unique potentiel.
Avec cette option décochée: Ces 2 conducteurs ne sont pas considérés reliés par le numéro L1: 2 potentiels différents.( Voir Options / Onglet Numéro ) pour plus de détails & d'explications sur ce point )
Pour suivre facilement un équipotentiel
Positionner la souris sur un conducteur de l'équipotentil, et appuyer sur la touche X. Le conducteurs de l'équipotentiel passe en alors en surbrillance. Touche B pour effacer cette surbrillance, ou menu Affichage - Effacer les surbrillances.
