Dialogue : Modifier une jonction

Accès à ce dialogue: Commande Modifier un objet / Clic sur une jonction

Permet de modifier la couleur et le dessin d'une jonction en Té ( Un fil se terminant sur segment, comme un T ).

Onglet Couleur

- Selon les options : Utilisation de la couleur définie dans les options / Onglet Couleurs,
- Imposée : Couleur libre à choisir,
- Du conducteur situé dessous : Automatiquement, la jonction utilise la couleur du conducteur situé dessous.

Information: Lors de la pose d'une jonction, ce choix se retrouve dans les options, onglet Préférences.

Appliquer à:

- Cette jonction,
- Toutes les jonctions du potentiel,
- Toutes les jonctions du schéma.

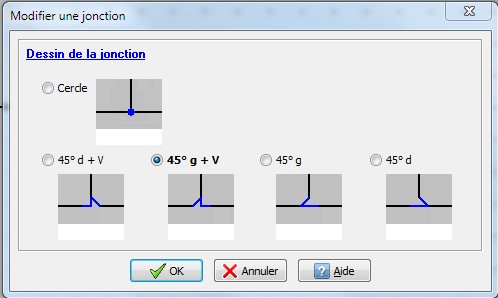

       Onglet Dessin

 Voir aussi: Le dessin des jonctions.

Selon l'orientation du T, 4 dessins sont possibles, plus le dessin de base ( cercle ).

Rappel: La touche J permet aussi de modifier ce dessin ( se mettre sur la jonction + Touche J ).

Important: Une connexion en forme de X ne peut se modifier.

Les dessins permettent de mieux visualiser les tenants et aboutissants d'un fils, en aéronautique par exemple.


Dialogue Modifier une jonction
