Dialogue : Chercher un symbole


Accès à ce dialogue: Palette Symbole / Chercher un symbole.

Permet de chercher un symbole, de manière graphique.Tous les symboles d'un dossier sont ainsi affichés.

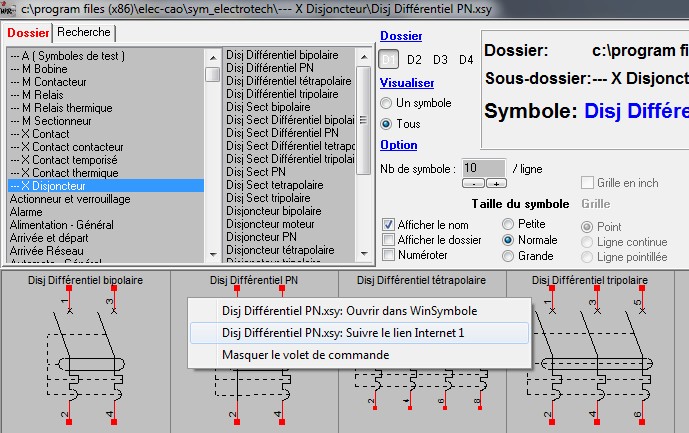

Le dialogue
Placer un symbole permet aussi de placer un symbole.

Les touches ' , ' et ' ? ' rendent également visible ce dialogue.


Onglet 1 ( Nom de la librairie actuelle ou Dossier )

Information: Cet onglet a pour titre le nom de la librairie ( dossier ) en cours. Le nom de la librairie est la partie du nom du dossier ( D1 (F1 folder) à D4 (F4 folder) - Voir Options / Onglet Dossiers ) qui suit les lettres " sym_ ": Sym_XXXX = Librairie XXXX.

Exemple 1: sym_electrotech = Librairie Electrotech.
Exemple 2: sym_NEMA = Librairie NEMA


Permet d'explorer les symboles des différents dossiers.


Onglet Recherche

Permet la recherche d'un symbole, d'après une occurence de son nom de fichier.
Exemple : " tsx " : Retournera tous les symboles qui ont " tsx " dans leur nom de fichier.

Chercher: Indiquez ici l'occurence à chercher, exemple " tsx ".
Dans: Sélectionner les dossiers concernés. Ces 3 dossiers sont configurés dans les options, onglet Dossier.

Astuce: Cliquer ensuite sur le dessin du symbole permet de fermer ce dialogue, et de placer le symbole sur le schéma.

Information: La taille de ce dialogue est variable, et sauvegardée à la sortie de WinRelais (WinRelay).


Autres commandes

Boutons Dossier D1 (F1 folder), D2 (F2 folder), D3 (F3 folder) & D4 (F4 folder): Permet de sélectionner le dossier racine des dossiers symboles, affiché dans la liste de gauche, onglet Dossier. Ces 4 dossiers sont configurés dans les options, onglet Dossier, ou dans le dialogue Configuration rapide des libraires.

Astuce: Un clic droit dans la liste des dossiers permet de changer rapidement de dossier, sinon, utiliser les boutons D1 (F1 folder), D2 (F2 folder), D3 (F3 folder) et D4 (F4 folder).

Bouton Librairie+: Permet de modifier rapidement les dossiers D1 (F1 folder) à D4 (F4 folder), et/ou de gérer plusieurs librairies. Voir Dialogue Configuration rapide des librairies.

Visualiser: Un symbole / Tous les symboles: Permet d'afficher un symbole ou tous les symboles du dossier sélectionné.

Astuce: Un clic droit sur le symbole ouvre un menu contextuel:

- Lancer WinSymbole (WinSymbol), pour modifier le symbole choisi.
- Suivre le lien Internet 1 ( Lance le navigateur par défaut avec le lien Internet 1 )
- Afficher/Masquer le volet de commande



Le menu droit contextuel


Nombre de symbole / ligne: Permet de sélectionner le nombre de symbole affichés sur une ligne.

Afficher le nom, le dossier, numéroter: Permet d'ajouter ces informations au dessus du dessin de chaque symbole.

Taille:
         Normale: Le symbole à la taille définie dans
WinSymbole (WinSymbol), lors de la création du symbole.
         Petite: La taille du symbole est alors divisée par 2.
         Grande: La taille du symbole est alors multipliée par 2.
( La position par défaut sélectionnée correspond à la taille des symboles, définie sur le bouton Taille de
la palette Symbole 1. )

Attention: Une fois le symbole placé, la taille n'est plus facilement modifiable.

Remarque: Il est possible de modifier la taille par un facteur autre que 2 ( entre 0.1 et 10 ). Mais cela n'est pas recommandé, car les broches peuvent alors ne plus tomber sur la grille. Toutefois pour faire cette modification, 2 solutions:
- Créer un nouveau symbole, à partir du symbole initiale, dans
WinSymbole (WinSymbol) ( menu Optimisation - Modifier la taille du symbole )
- Modifier la taille du symbole placé sur le schéma: Voir
Dialogue Modifier un symbole - Onglet Avancé.

Grille: Permet d'afficher la grille ( au pas de 4 mm ) sous forme de point, de ligne pointillée, ou continue. La grille n'est visible que si un seul symbole est affiché.

Information: Le logiciel VisuSymbole (Viewymbol), livré avec WinRelais (WinRelay) reprend ce dialogue, et permet en plus:

         - L'impression des dessins des symboles.
         - La modification de ceux çi, par le lancement du logiciel
WinSymbole (WinSymbol).
