Personnaliser les icônes


Depuis la version 2.0 de WinRelais (WinRelay) ( WinArmoire (WinCabinet) & WinSymbole (WinSymbol) ), il est possible de personnaliser les icônes des menus et/ou des palettes d'outils.
Ce qui permet de revenir à l'ancien " look " ou d'en définir des nouveaux.

Cette personnalisation est activée avec l'
option Affichage / Utiliser le dossier lang_FR.

Elle prend effet
uniquement au lancement du logiciel.


Principe

Chaque bouton, chaque menu a ( ou pas ) un dessin, en 2 tailles:
         - 16 * 16 pixels: Petite icône
         - 32 * 32 pixels: Grande icône ( = Large icône )

Rappel: Pour modifier la taille des icônes affichées: Menu Affichage / Personnaliser / Onglet Options : Larges icônes
Voir aussi:
La gestion des palettes.

A chaque icône va donc correspondre un fichier image BMP, qui sera chargé, s'il existe, au lancement.

         Avec:

- Une commande ( un menu, un bouton ) = 2 fichiers BMP, un par taille ( 16*16 et 32*32 )
- Format des images: BMP
- Emplacement des fichiers: c:\programm files \ Elec-CAO \ lang_FR. Voir le détail :
Organisation des dossier.

Important: Le sous dossier lang_FR n'est pas créé à l'installation, il faut le créer manuellement.

- Nom du fichier: Un bouton doit charger le bon icône, et si besoin en 2 tailles, il faut donc définir un nom de fichier unique:

Composition du nom : <suffixe> <Nom_du_bouton> <préfixe> .bmp
         avec:
         <suffixe> : Correspond au logiciel: ws_ = WinSymbole (WinSymbol) / wr_ = WinRelais (WinRelay) / wa_ = WinArmoire (WinCabinet)
         <Nom_du_bouton> : Nom ( interne ) du bouton ou du menu: Utiliser le bouton Lister les icônes pour le connaitre (
Option / Onglet Affichage )
         <suffixe> : _16 pour la taille 16*16, _32 pour la taille 32_32
         .bmp: Le fichier doit être au format BMP

Exemple : wr_ComFichierNouveau_16 : Menu Fichier Nouveau de WinRelais (WinRelay), taille 16*16.

Important: Il est inutile de mettre les icônes de tous les boutons: Il ne faut mettre que les icônes à personnaliser ( modifiés ) dans le dossier lang_FR. Si le fichier BMP d'un bouton n'existe pas, le bouton garde son icône par défaut.


Un exemple complet

Soit à personnaliser l'icône Fichier / Nouveau Fichier, pour le logiciel WinRelais (WinRelay), en taille 32 * 32 pixels:

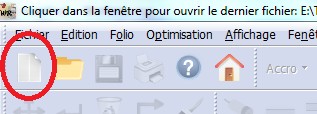

Commande: Fichier Nouveau


1 - Activer la personnalisation des icônes: Outils / Option / Onglet Affichage: Utiliser le dossier lang_FR.

2 - Trouver le nom de cet icône: Outils / Option / Onglet Affichage: Bouton Lister les icônes:

         Menu Fichier: Nom: ComFichierNouveau / Titre: &Nouveau ( Nouveau fichier )

         Son nom est donc " ComFichierNouveau ". Ce qui va donner le nom du fichier image : wr_ComFichierNouveau_32.bmp

3 - Créer un fichier BMP de 32 * 32 et le mettre dans le dossier :
         C:\Program Files (x86)\elec-cao\lang_FR

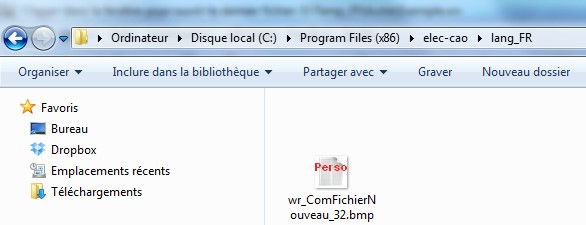

Le fichier wr_ComFichierNouveau_32.bmp dans le dossier lang_FR

4 - Au lancement de WinRelais (WinRelay), comme le fichier BMP wr_ComFichierNouveau_32.bmp existe dans le dossier lang_FR, il sera utilisé sur cette commande:



Le bouton Nouveau fichier avec le nouveau dessin

         Revenir à l'ancien look

Avec cette méthode, il est donc possible de revenir à l'ancien look ( avant la version 2.0 ) , pour les logiciels WinSymbole (WinSymbol), WinRelais (WinRelay), et WinArmoire (WinCabinet):

         - Les icones de ces anciennes versions sont en téléchargement sur www.typonrelais.com ( Page Téléchargement pour WinRelais (WinRelay) / Tableau Divers )
         - Il suffit donc de les mettre dans le dossier ..\elec-cao\lang_FR et d'activer cette option
         + Personnaliser les palettes / Onglet Option / Autres, Large icones : NON.

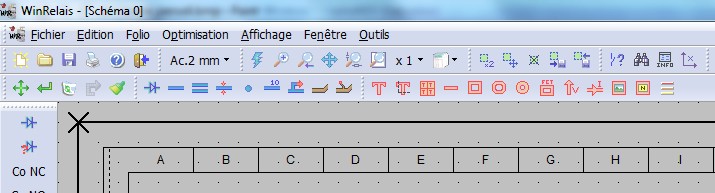

WinRelais (WinRelay): Ancien look

          Icônes des boutons OK / Annuler / Aide de tous les dialogues

Ces 3 icônes sont également stockés dans le dossier Lang_FR.
Ils se nomment Ok.bmp, Cancel.bmp & Help.bmp. Ils peuvent donc également se personnaliser.
