Dialogue : Placer ( ou modifier ) un texte


Accès à ce dialogue: Palette Nouveau / Placer un texte ou Commande Modifier un objet / Clic sur un texte.

Permet de modifier ou de définir les caractéristiques d'un texte.

Remarque: Un texte se compose d'une seule ligne, alors qu'une zone de texte se compose de plusieurs lignes.

Les 15 derniers textes saisis sont mémorisés, pour être replacés facilement.


Onglet Texte

Il est possible de définir:

          - La police
          - L'alignement: Centré, gauche ou droit.
          - L'orientation: Verticale,horizontale, 45°, ou -45°
          - La taille ( Hauteur ).
          - La couleur.
          - Le style : Gras, italique ou souligné.

Important: Les textes ainsi placés sont des textes libres. Ils n'ont aucun rôle électrique. Il s'agit de simples commentaires.

Un texte peut être un champ (
Champ automatique ). Exemple: Nombre de folio, dâte du jour...Voir Dialogue Insérer un champ.

Lien internet: Si le texte est un lien internet, ce bouton s'active, et permet de lancer votre navigateur vers le lien. Un lien internet doit obligatoirement commencer par " www " ou " http:// " pour être valide ( Exemple: www.orange.fr ou http://www.google.fr ).

Astuce: Avec les commandes Déplacer/Modifier/Supprimer un objet, CTRL + Clic sur la zone de texte lance aussi le navigateur vers le lien internet.

RAZ: Efface le texte.
- / +: Décrémente/Augmente le texte, si ce teste est une valeur numérique, ou se termine par une valeur numérique ( Exemple: 18, CAPT45, DF04...).


Indice & Exposant

Il est possible d'utiliser des indices & exposants, avec un codage spécial du texte.

#R<E>2 : Ecrira R²
#R<I>45 : Ecrira R indice 45


Explication :

# : Texte spécial ( Liens Base de donnée, XLS, ou Indice/Exposant )
<E> : Exposant
<I> : indice


Important: Ne fonctionne que si l'angle de la police est 0 ou 90°. Les autres angles ne sont pas gérés.

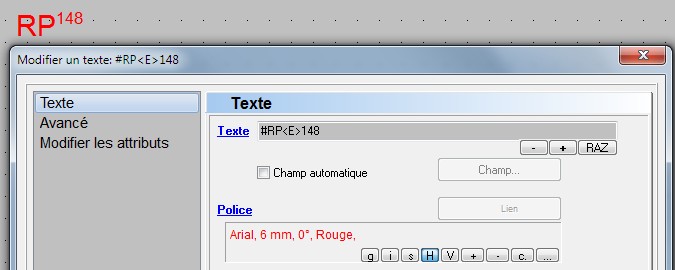

Exemple de texte avec un exposant



Onglet Avancé

Enlever ce texte du cartouche : Si le texte appartient au cartouche, il est possible de le supprimer du cartouche.

Intégrer ce texte au cartouche: Permet d'ajouter le nouveau texte au cartouche.

         Voir à ce sujet:
La gestion du cartouche.

Pour avoir le symbole Ohm, utiliser la police Arial elec-cao.TTF.
Voir également
le symbole Ohm.

Astuce: Lors du déplacement d'un champ, d'un texte, ou d'une zone de texte, en appuyant sur Shift ( Majuscule ), l'accrochage utilisé est alors de 0.5 mm. Attention: Il faut appuyer sur Shift après le début du déplacement. Cela permet de placer plus précisement les textes, sans changer l'accrochage actif ( gain de temps ).

Attributs: Permet de définir l'attribut d'un texte et son identifiant ( ID ).

Un texte a 1 attribut parmi 4. Les attributs "Invisibles" permettent de masquer des textes lors de l'impression, de l'export PDF et DXF.


Liste des attributs:

Visible : Le texte est normalement visible à l'écran ( Valeur par défaut ), imprimé, exporté.
Invisible[Encadré] : Le texte est encadré à l'écran, non imprimé, non exporté.
Invisible[Grisé] : Le texte est grisé à l'écran, non imprimé, non exporté.
Invisible[Caché] : Le texte est caché à l'écran, non imprimé, non exporté. Il est donc non détecté sous la souris. Il permet de superposer des textes Invisibles.

ID ( Identifiant ): Texte libre qui permet d'identifier un texte. Plusieurs textes peuvent avoir le même identifiant. Il est conseillé de mettre des identifiants simples et en majuscules ( FR, US, IT, PRIVE, RESERVE...).


A quoi ça sert ?

Soit par exemple un schéma destiné à des clients français (FR) et à des clients anglais (US). Il est alors conseillé de mettre l'identifiant ( ID ) FR pour les textes français et US pour les textes anglais. Il est ensuite possible, avant impression, de choisir les textes ( FR ou US ) à rendre visible avec l'onglet Modifier les attributs. Ce qui au final permet d'avoir les versions FR et US du schéma en un unique fichier.

On peut aussi utiliser ce système pour masquer des textes privés, que le client final ne doit pas voir. Ces textes auront le même identifiant ( par exemple PRIVE ), puis avant impression, ces textes seront modifiés en prenant l'attribut Invisible[encadré]. Ils ne seront alors pas imprimés.

Liaison XLS: Permet de compléter ( ou modifier ) les liens XLS des textes ou des symboles.
         Voir :
Dialogue Liens XLS des champs et des textes et Liaison XLS.


Onglet Modifier les attributs

Permet de modifier les attributs et/ou les ID de tous les textes du schéma. Il faut sélectionner les textes concernés, sur quels folios, et l'opération à réaliser. Une confirmation est demandée, avec le bouton Modifier les attributs.

Bouton Modifier les attributs: Réalise les changements demandés, après confirmation. Le schéma est actualisé immédiatement.


Onglet Matériel connecté

[ Cet onglet n'est visible que si le texte est
un champ " Matériel connecté, via un bornier" ]

Permet de choisir le matériel connecté au fil situé sous ou à gauche du texte.

Important: Comme tous texte, il s'agit d'une information. Aucune liaison n'est réalisée avec un texte ( au contraire d'un numéro sur un conducteur ).

Astuce: Pour afficher directement cet onglet, il est possible de cliquer sur le texte, avec le bouton droit, avec la commande Modifier un objet.


Principe " Matériel connecté, via un bornier "

Ce texte, placé à coté des bornes du bornier, permet de retrouver rapidement le matériel connecté à chaque borne. WinRelais (WinRelay) permet d'afficher la liste du matériel connecté à la borne, pour choisir le bon. Il s'agit donc d'une aide à la saisie.

Exemple:



Soit la borne 3 du bornier XC ( borne XC3 ). Lors de la génération du bornier, un texte champ " Matériel connecté, via un bornier ", non pré rempli, a été automatiquement placé. Il faut terminer la saisie de ce texte.

En cliquant sur ce texte ( commande Modifier un objet - Bouton gauche pour aller directement au bon onglet [ Matériel connecté ] ), le
dialogue Modifier un texte s'ouvre.

On voir alors dans la liste, que cette borne 3 de XC [ = XC3 ] est reliée à 3 symboles sur le schéma :

- KA1 broche 13
- S2 broche 2
- S3 broche 3


En cliquant sur l'une de ces 3 lignes, le texte est automatiquement rempli, selon la composition en cours.
Ici : 02 KA1 13, soit Folio 2, symbole KA1, broche 13.

Voir Mise en place des bornes pour un exemple complet illustré.


Remarque 1: Comment WinRelais (WinRelay) trouve les broches connectées ?

1 - Il cherche un fil sous le texte champ " Matériel connecté, via un bornier ". Ce fil doit être à moins de 12 mm de la partie supérieure du texte.

2 - Ce fil doit etre relié à une borne d'un bornier.

3 - Cette borne doit correspondre à un symbole borne, de nom correct: Ex: Borne 2 de XC: Il doir y avoir un symbole borne XC2, ou XC.2, ou XC-2...( les 4 séparateurs sont essayés ).

4 - Ce symbole borne est relié à différentes broches, qui sont donc listées.

Remarque 2: Lors de génération automatique des borniers ( Dialogue Générer un bornier ), il est possible de pré remplir automatiquement ces textes champs. Toutefois, rien ne garanti que WinRelais (WinRelay) sélectionnera le bon matériel. il peut donc etre plus rapide de ne pas pré remplir ces champs, et de terminer la saisie manuellement, en sélectionnant soi même le bon matériel.

Pour sélectionner le matériel connecté, WinRelais (WinRelay) utilise les régles suivantes:

a - Position des textes:

Bornier H : Texte du dessus = Int. Platine / Dessous = Ext. Platine
Bornier V : Texte à gauche = Int. Platine / Droite = Ext. Platine

b - Quelle borne choisir ?


Pour Int Platine:

Composant le plus proche, parmi les composants exclus du filtre.


Pour Ext Platine:
         Composant le plus proche, parmi les composants filtrés.

Voir Mise en place des bornes pour un exemple complet illustré.
